Puesta a tierra del equipo de la subestación

Los puntos que debemos aterrizar en un subestación eléctrica incluyen:

  1. El punto neutro de diferentes voltaje niveles
  2. El recinto metálico de todos actual equipo de transporte…
  3. El marco de todo el equipo de transporte actual
  4. Toda la estructura metálica incluso no asociada con el equipo de transporte actual

Método de puesta a tierra

Conectamos todos los puntos a conectar a tierra con la red de puesta a tierra con varillas de resistencia a la corrosión. Enterramos las barras de conexión a un mínimo de 600 mm por debajo del nivel del suelo. Si estas varillas enterradas horizontalmente cruzan una zanja de cables, una carretera, una tubería subterránea o una vía férrea, las varillas deben atravesar las barreras al menos 300 mm por debajo del fondo de las mismas.

Aunque usamos varillas MS para conectar la red de tierra bajo el nivel del suelo, normalmente usamos ms planos para lo mismo sobre el nivel del suelo. Llamamos a la conexión entre los diferentes puntos de tierra y la red de tierra como el elevador. Normalmente usamos ms planos en la porción de los elevadores por encima del nivel del suelo. La parte de la barra de los elevadores por debajo del nivel del suelo es idéntica a la barra de conductores que se utiliza para crear la red de tierra principal.

Deberíamos conectar todas las estructuras de acero con la red de tierra por al menos dos elevadores. En este caso un elevador debe venir de la varilla de la red de tierra en dirección x y otro en dirección y.

También conectamos los puntos de tierra de todos los equipos de la misma manera.
Conectamos todas las cajas de mecanismos aislantes con una placa de tierra auxiliar individual y cada placa de tierra auxiliar a la red de tierra principal. Colocamos cada placa de tierra auxiliar a sólo 300 mm por debajo del nivel del suelo.
Conectamos todos los pisos de los elevadores a las tomas de tierra del equipo por medio de pernos de tuerca y deberíamos pintar las conexiones atornilladas con pinturas anticorrosivas. Este punto de toma de tierra no puede ser soldado para facilitar la sustitución del equipo cuando sea necesario.
Los cables vienen como un elevador de la estera de tierra debe ser soldado con la rejilla de tierra. Los planos sobre el suelo también deben ser soldados a los conductores de las varillas bajo el suelo. Debemos pintar las puntas soldadas con plomo rojo y betún.

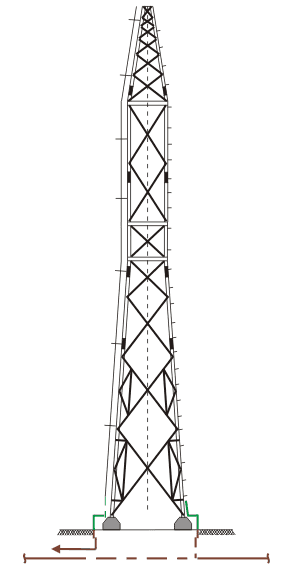

Puesta a tierra de la Torre de Pórtico

El cable de blindaje baja a lo largo de una pata de la estructura de un pórtico. El cable de blindaje que desciende a lo largo de una pata de la estructura de un pórtico se denomina «bajada». El «downcomer» se sujeta con las patas de la estructura a intervalos de 2 metros. Este «downcomer» está conectado con un cable de tierra que viene directamente de un electrodo de tierra de un tubo. La pata diagonalmente opuesta de la misma estructura debe conectarse directamente a la red principal de tierra a través de un elevador.
Puesta a tierra del equipo de la subestaciónPuesta a tierra del equipo de la subestación

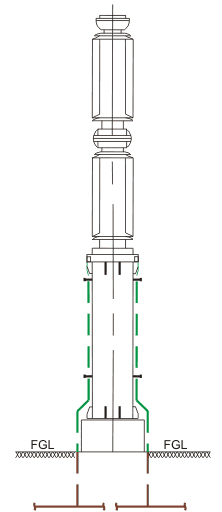

Puesta a tierra del aislante del poste de autobús

Cada aislante de poste de bus o BPI está conectado a la red de tierra principal a través de dos elevadores. Un plano de 50 mm 10 mm ms baja a lo largo de la estructura de soporte del BPI desde cada uno de los dos puntos de tierra de la base metálica del BPI. Estos planos de ms de la base del BPI se conectan a los elevadores vienen de x y y director de la red de tierra principal.

Puesta a tierra del equipo de la subestaciónPuesta a tierra del equipo de la subestación

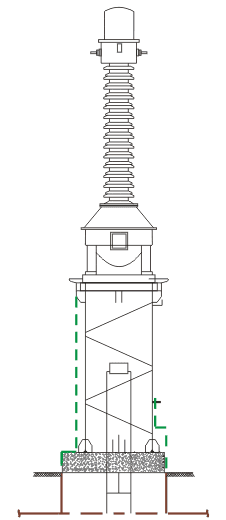

Puesta a tierra del transformador de corriente

Uno de 50 mm 10 mm ms plano baja a lo largo de una pierna de transformador de corriente estructura de soporte de la base metálica del TAC. Está conectada a la red de tierra principal a través de un elevador. Las patas verticales opuestas de la estructura están conectadas a la red principal de tierra a través de otro elevador. Si el primer elevador viene de x director de la red de tierra, entonces el segundo elevador debe venir de la barra conductora de la dirección y.

La caja de conexiones CT también debe ser conectada a la red principal de tierra desde dos puntos por medio de planos de 50 mm 10 mm ms.
Puesta a tierra del equipo de la subestaciónPuesta a tierra del equipo de la subestación

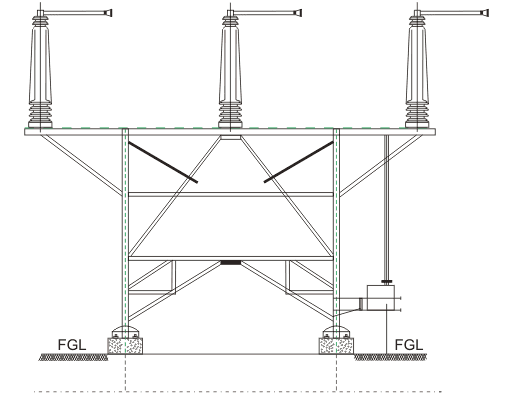

Puesta a tierra del interruptor de circuito

La estructura de soporte de cada polo de un interruptor de circuito… junto con la base metálica de los polos están conectados a la red principal de tierra a través de dos elevadores, uno preferentemente desde la dirección x y otro desde la dirección y. La estructura de los polos están conectados entre sí con 50 mm 8 mm ms de plano. La caja de mecanismos de cada polo también está conectada a la red de tierra principal a través de 50 mm 10 mm ms planos.

Puesta a tierra del aislante

La base de cada polo del aislador debe ser conectada con la ayuda de un 50 mm 10 mm ms plano. Este ms plano se conectará a la red de tierra principal a través de dos elevadores, uno preferiblemente de conductores de alfombras de tierra en dirección x y otro en dirección y. La caja de mecanismos del aislador debe conectarse a la alfombra de tierra auxiliar y la alfombra de tierra auxiliar se conectará a continuación a la red de tierra principal en dos puntos diferentes de la red de tierra principal.
Puesta a tierra del equipo de la subestaciónPuesta a tierra del equipo de la subestación

Puesta a tierra de los pararrayos

La base de los pararrayos debe estar conectada a la red principal de tierra a través de un elevador y la estructura de los pararrayos debe estar conectada a la red principal de tierra a través de otro elevador. Se proporciona una conexión extra de tierra en los pararrayos que conecta una fosa de tierra tratada a través del contador de picos de los pararrayos. Esta fosa de tierra puede ser con enlace de prueba.

Puesta a tierra del transformador de tensión capacitivo

La base del CVT o transformador de voltaje capacitivo está conectada a la red principal de tierra a través de un elevador. El punto de tierra especial en la base de la CVT está conectado al electrodo de tierra del tubo con 50 mm 8 mm ms de plano. La parte inferior de la estructura de soporte también está conectada a la red de tierra principal a través de un elevador. Dos puntos de tierra opuestos de la caja de conexiones de la CVT también deben ser conectados a la red principal de tierra.

Puesta a tierra del sistema de sellado de cables

La estructura de soporte de un sistema de sellado de cable debe conectarse a la red principal de tierra a través de dos elevadores. La tira de puesta a tierra de 50 mm 10 mm ms plana debe bajar desde la parte superior de la estructura de soporte.

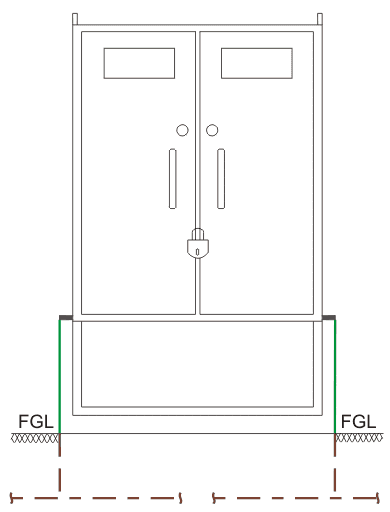

Puesta a tierra del quiosco de mariscales de la bahía

Hay dos pistas protegidas en dos lados opuestos del kiosco de la bahía. Estos dos puntos deben estar conectados a la red de tierra principal a través de dos elevadores. Estos enlaces se proporcionan en la parte inferior del kiosco o caja de clasificación.
Puesta a tierra del equipo de la subestaciónPuesta a tierra del equipo de la subestación

Puesta a tierra del transformador de tierra

La base del transformador de tierra debe estar conectada a la red de tierra principal a través de dos elevadores. El punto neutro del transformador de tierra debe ser conectado al electrodo de tierra del tubo con un eslabón de prueba. La conexión de neutro a tierra debe pasar por un neutro transformador de corriente para la protección de la falla de la tierra.
