Diodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICs

Realizando la Puerta NAND usando Diodo y Transistor

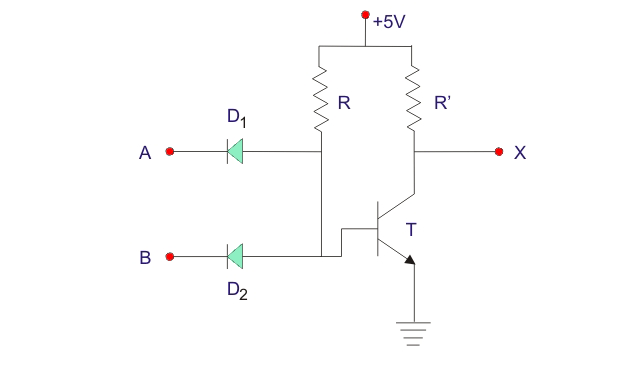

Para simplificar, mostraremos aquí sólo dos entradas Puerta NAND circuito usando diodos y transistores. Esta puerta NAND se llama Puerta DTL NAND o Puerta lógica de transistores de diodos NAND.

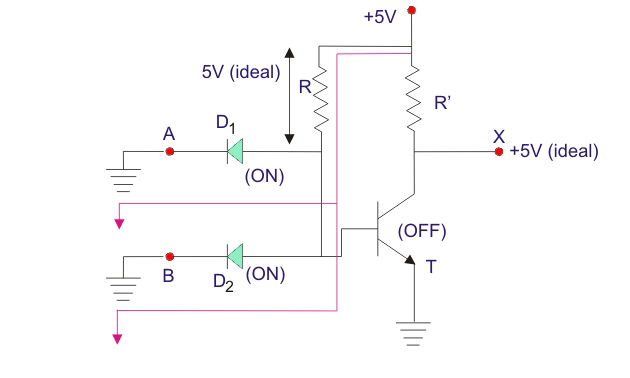

Cuando tanto la entrada A como la B se dan con 0 V, ambos diodos están en condición de sesgo hacia adelante que está en condición de ON. Suministro voltaje se abrirá camino hacia el suelo a través del diodo D1 y D2. Todo el voltaje de suministro de +5 V caerá idealmente a través de resistencia R y por lo tanto el terminal de base de transistor T no tendrá suficiente potencial para encender el transistor y por lo tanto el transistor estará en condición de apagado. Como resultado, el suministro voltaje +5 V aparecerá en la terminal de salida X y por lo tanto la salida X se convertirá en alta o lógica 1.

Diodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICsDiodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICs
Diodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICsDiodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICs

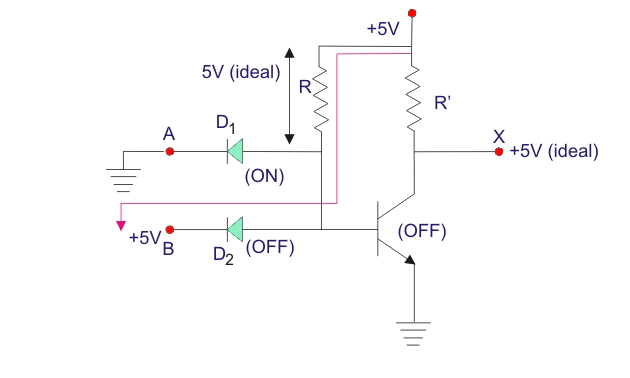

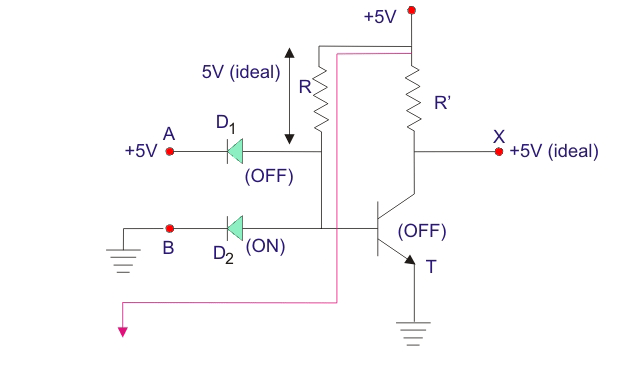

Ahora bien, si alguno de los diodo D1 y D2se aplica con 0 V, lo mismo ocurre como en estos casos también el voltaje de suministro consigue un camino a la tierra cualquiera del diodo sesgado hacia adelante. En esos casos también la salida será lógicamente alta o 1.
Diodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICsDiodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICs

Diodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICsDiodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICs

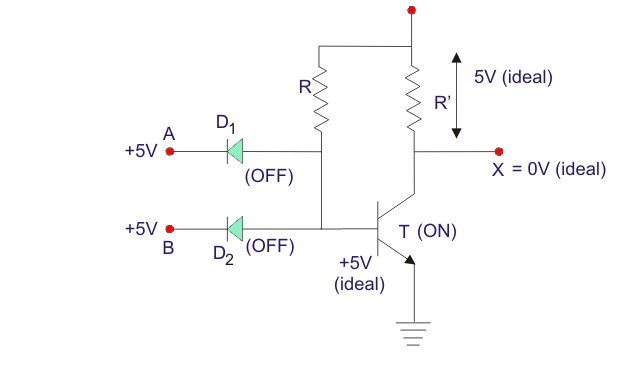

Cuando ambas entradas se dan con +5 V que es el lógico 1, ambos diodos están en condición OFF y por lo tanto suministran voltaje aparecerá en el terminal de base del transistor T que lo hace encenderse y la tensión de alimentación se dirige a la tierra a través de este transistores. Lo ideal sería que todo el voltaje de suministro +5 V cayera a través de resistencia R y la terminal de salida X obtendrán idealmente cero voltios y por lo tanto la salida se considera como 0 lógico. Por lo tanto, la salida es sólo 0 cuando y sólo cuando ambas entradas son +5 V o 1 lógico.

Diodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICsDiodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICs

NAND Gate ICs

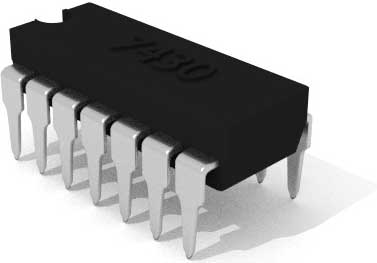

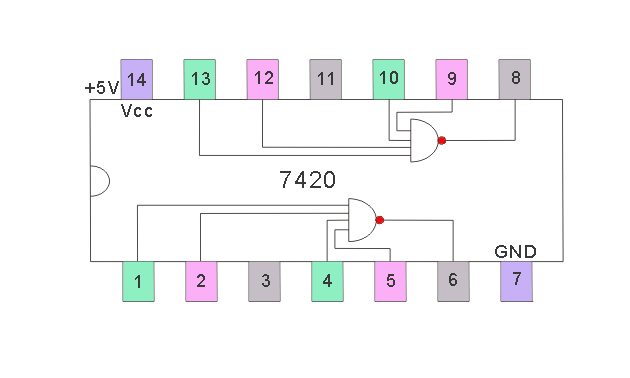

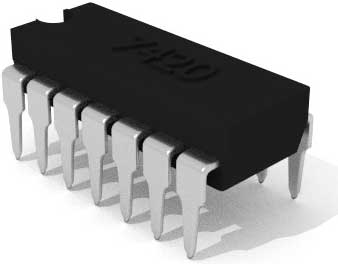

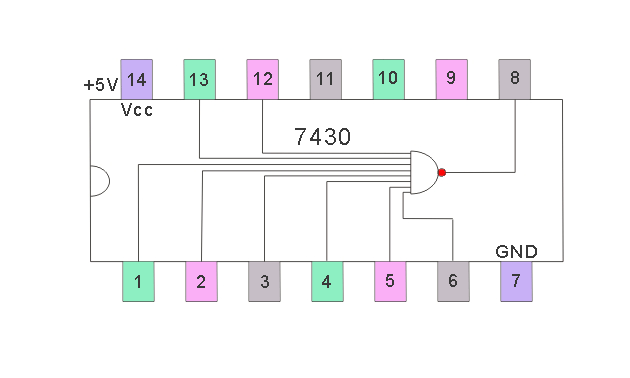

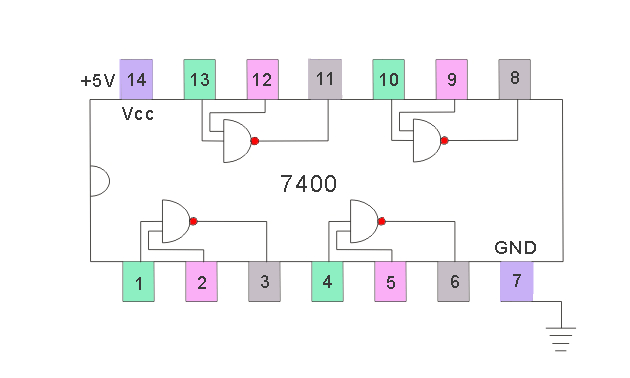

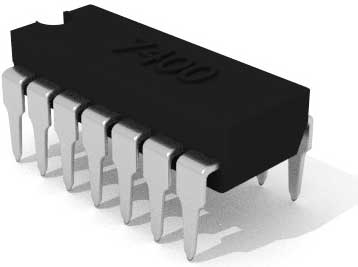

El IC7400 es un NAND Gate IC, donde cuatro dos entradas Puertas NAND están disponibles. Otra puerta NAND IC es la IC7420 que contiene, dos puertas NAND de cuatro entradas. El IC7430 contiene una puerta NAND de ocho entradas.
Diodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICsDiodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICs
Diodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICsDiodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICs
Diodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICsDiodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICs
Diodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICsDiodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICs
Diodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICsDiodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICs
Diodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICsDiodo y Transistor NAND Gate o DTL NAND Gate y NAND Gate ICs
