Medidor de frecuencia digital

Frecuencímetro digital es un instrumento de propósito general que muestra la frecuencia de una señal eléctrica periódica con una precisión de tres decimales. Cuenta el número de eventos que ocurren dentro de las oscilaciones durante un intervalo de tiempo determinado. A medida que se completa el período preestablecido, el valor en el contador se muestra en la pantalla y el contador se pone a cero. Se dispone de varios tipos de instrumentos que funcionan con una frecuencia fija o variable. Pero si operamos cualquier frecuencímetro a frecuencias diferentes a las especificadas, podría funcionar de manera anormal. Para medir las bajas frecuencias, solemos utilizar medidores de tipo deflector. La desviación del puntero de la escala muestra el cambio de frecuencia. Los instrumentos de tipo deflector son de dos tipos: uno es un circuito de resonancia eléctrica y el otro es un medidor de relación.

Principio operativo del medidor de frecuencia digital

Un frecuencímetro tiene un pequeño dispositivo que convierte la sinusoidal voltaje de la frecuencia en un tren de pulsos unidireccionales. La frecuencia de la señal de entrada es el conteo mostrado, promediado sobre un intervalo de conteo adecuado de 0,1, 1,0 o 10 segundos. Estos tres intervalos se repiten secuencialmente. A medida que las unidades de conteo de anillo se reajustan, estos pulsos pasan a través de la puerta de la base de tiempo y luego entran en la puerta principal, que se abre durante un cierto intervalo. La puerta de la base de tiempo evita que un pulso divisor abra la puerta principal durante el intervalo de tiempo de visualización. La puerta principal actúa como un interruptor cuando la puerta está abierta; se permite el paso de los impulsos. Cuando la puerta está cerrada, no se permite el paso de los pulsos, lo que significa que el flujo de pulsos se obstruye.

El funcionamiento de la puerta es operado por la puerta principal flip-flop. Un contador electrónico en la salida de la puerta que cuenta el número de impulsos pasados a través de la puerta mientras estaba abierta. Cuando la puerta principal recibe el siguiente pulso divisor, el intervalo de conteo termina y los pulsos divisores se bloquean. El valor resultante se muestra en una pantalla de visualización que tiene las unidades de recuento de anillo de los circuitos de escala diez y cada unidad se acopla a un indicador numérico, que proporciona la visualización digital. Al activarse el generador de impulsos de reinicio, los contadores de anillos se reinician automáticamente, y se vuelve a iniciar el mismo procedimiento.

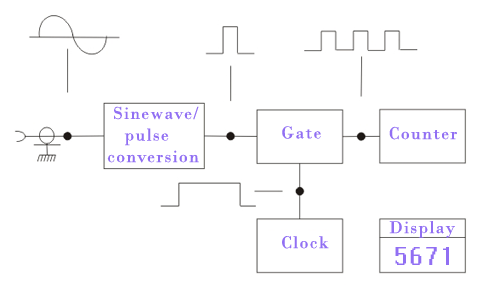

Medidor de frecuencia digitalMedidor de frecuencia digital
La gama de los modernos frecuencímetro digital está entre el rango de 104 a 109 hertz. La posibilidad de un error de medición relativo oscila entre 10-9 a 10-11 hercios y una sensibilidad de 10-2 voltios.

Uso del medidor de frecuencia digital

  • Para probar el equipo de radio
  • Midiendo la temperatura, la presión y otros valores físicos.
  • Medir la vibración, la tensión
  • Transductores de medición
