Multímetro digital es un equipo de prueba que ofrece varias tareas de medición electrónica en una sola herramienta. También se conoce como el voltímetro o Medidor de Ohm o medidor de voltios y ohmios. Las mediciones estándar y básicas realizadas por el multímetro son las mediciones de amperios, voltios y ohmios. Aparte de eso, estos multímetros digitales realizan muchas mediciones adicionales utilizando tecnología digital y lógica. Estas pueden incluir la temperatura, la frecuencia, la continuidad, capacitancia etc. El nuevo y mejorado circuitos integrados de Multímetro digital son más eficientes, más rápidos y trabajan con una gran precisión en comparación con un Multímetro analógico.
Pero en el caso de las características adicionales, no es exacto pero se acerca a la lectura. Un buen multímetro es el que tiene continuidad y está repleto de características inteligentes, incluyendo la capacidad de registrar y graficar datos y es excelente para la solución de problemas.
Partes del Multímetro Digital

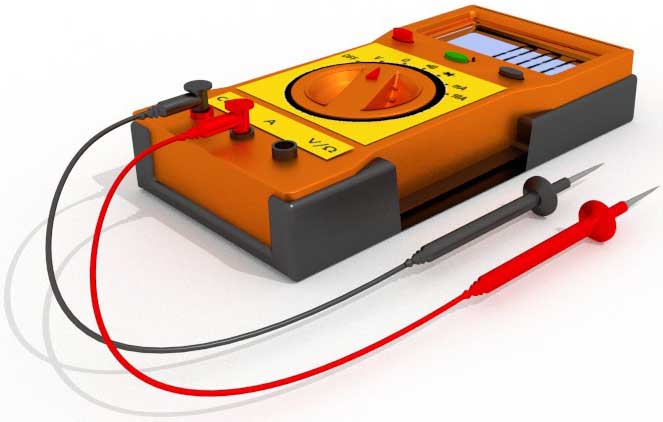

Un multímetro es un dispositivo simple pero útil que tiene sólo tres partes; Pantalla de visualización, perilla de selección, puertos.
Pantalla de visualización…Tiene una pantalla iluminada para una mejor visualización. Tiene una pantalla de cinco dígitos; uno representa el valor del signo y los otros cuatro son para la representación de los números.
Perilla de selección… Como sabemos, un solo multímetro realiza tantas tareas como la lectura voltaje, resistenciay actual. La perilla de selección permite al usuario seleccionar el trabajo diferente.
Puerto- Hay dos puertos en el frente de la unidad. Uno es el puerto de mAV que permite la medición de las tres unidades: corriente hasta 200 mA, voltaje y resistencia. La sonda roja está conectada a este puerto. El otro es el puerto COM, que significa común y normalmente está conectado a un circuito y la sonda negra está conectada a él. Hay un puerto en particular que es el 10A, que se usa para medir la gran corriente del circuito.
Características del Multímetro Digital
Ahora un día, una amplia gama de multímetros digitales están disponibles en el mercado. Pero sus características hacen que sea un buen Multímetro. Algunas de las características que son muy útiles y que deberían estar en un multímetro son:
Auto-Rang
Esta característica permite a los multímetros cambiar su rango interno según el requisito de detectar el voltaje, la corriente o la resistencia correctos del circuito. Tiene la capacidad de detener el medidor en el rango particular y prevenir la sobrecarga si el medidor está en el rango de voltios. Estos multímetros son de alta calidad y tienen más características.
Una pantalla LCD retroiluminada
Es una característica elegante, pero se siente muy útil en situaciones de oscuridad cuando no hay otra fuente de luz para ver la lectura en el multímetro.
Auto-apagado
Es una gran característica pero normalmente viene en una versión de gama alta. Facilita que el usuario se olvide de apagar el medidor cuando no está en uso.
Sondas decentes
Las sondas decentes son una ventaja sobre todo. En los multímetros normalmente se usan cables que se dañan en el punto de flexión. Por lo tanto, es mejor utilizar sondas que faciliten el trabajo y sean fáciles de reemplazar si se dañan.
Polaridad automática
Es una característica importante que muestra la polaridad de la corriente. Cuando el voltaje de la corriente que se está midiendo muestra una lectura positiva (es decir, la misma polaridad en las conexiones del medidor) y si muestra una lectura negativa (es decir, la polaridad opuesta en las conexiones del medidor). Esta función no estaba disponible en un Multímetro analógico y el medidor se desvía hacia atrás y retrocede para tomar la lectura con precisión.
Tutorial para la medición de la corriente

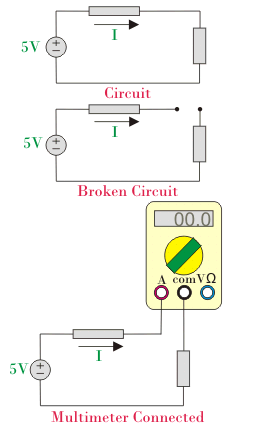

Las mediciones de voltaje y resistencia son muy sencillas y pueden hacerse con cierta precaución si es necesario. Pero en el caso de la medición de la corriente, la precaución firme es obligatoria. La lectura de la corriente es bastante difícil porque la corriente debe ser medida en serie. Para ello, se interrumpe el flujo de corriente y se mantiene el multímetro digital en línea para que la corriente pase por el DMM. El resto de la conexión es la misma que se hace en el caso de la medición de voltaje y resistencia.
Multímetro digital tiene dos puertos; A y A mA para la medición de la corriente. La razón de los dos puertos es evitar la sobrecarga. En el multímetro digital la corriente tiene que pasar a través de un fusible y si una gran corriente pasa a través del fusible se quemará. Un puerto está designado para la corriente grande y A mA para la corriente pequeña. Para medir la corriente grande, enchufe uno de los cables en el puerto A y el otro en el puerto COM. Para medir la corriente pequeña en un circuito, enchufe un cable en A mA y el otro en COM. Mientras se hace la conexión, una cosa más se tiene en cuenta y es la dirección de la corriente. A Multímetro está conectada de tal manera que la corriente entra por el puerto A y sale del DMM por el puerto COM, como se muestra en una figura. La mayoría de los multímetros usan corriente directa. Pero si el circuito está tomando corriente alterna, entonces debe usar un probador sin contacto en lugar del multímetro.
