Aplicaciones del amplificador óptico

Un amplificador lineal como un amplificador de operaciones tiene muchas aplicaciones diferentes. Tiene una alta ganancia en bucle abierto, alta impedancia de entrada y baja impedancia de salida. Tiene un alto índice de rechazo en modo común. Debido a estas características favorables, se utiliza para diferentes aplicaciones. En este artículo, estamos discutiendo algunos de los usos más prominentes de un amplificador de operaciones. Esta no es una lista exhaustiva, pero abarca los importantes aplicaciones de op amp dentro del ámbito de nuestra discusión.

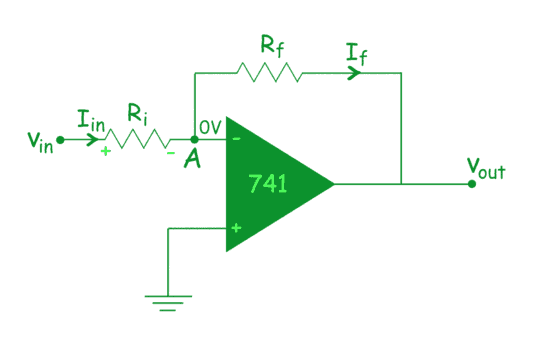

Aplicaciones del Op Amp como amplificadores de inversión

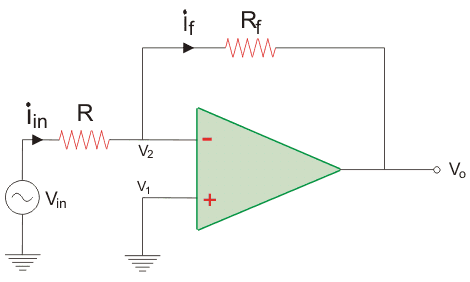

Op-Amp puede ser usado como un amplificador inversor.
Aplicaciones del amplificador ópticoAplicaciones del amplificador óptico

  • Los circuitos de inversión, implementados con un Op-Amp, son más constantes, la distorsión es comparativamente menor, proporcionan una mejor respuesta transitoria.
  • Cuando se aplica el Op-Amp en un bucle cerrado, hay una relación lineal entre la entrada y la salida.
  • El amplificador inversor puede aplicarse para obtener una ganancia unitaria si Rf = Ri (donde, Rf es la resistencia de retroalimentación y Ri es la entrada resistencia)

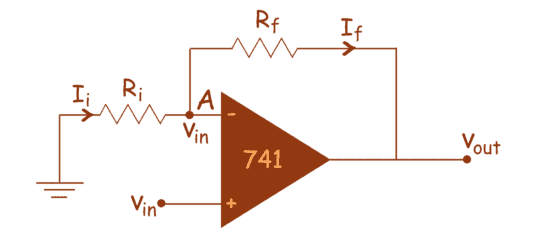

Aplicaciones de amplificadores ópticos como amplificadores no inversores

La señal de entrada cuando se aplica a la entrada no inversora (+), la salida se aplica de nuevo a la entrada a través del circuito de retroalimentación creado por Rf y Ri (donde, Rf es la resistencia de retroalimentación y Ri es la entrada resistencia).
Aplicaciones del amplificador ópticoAplicaciones del amplificador óptico

  • Ganancia de voltaje sin ningún tipo de inversión de fase. En equivalente de transistor, hay un mínimo de 2 transistor etapas necesarias para hacer esto.
  • Alta impedancia de entrada comparada con la entrada de inversión.
  • Fácilmente adaptable voltaje ganar.
  • La total lejanía del suministro de la señal de la salida.

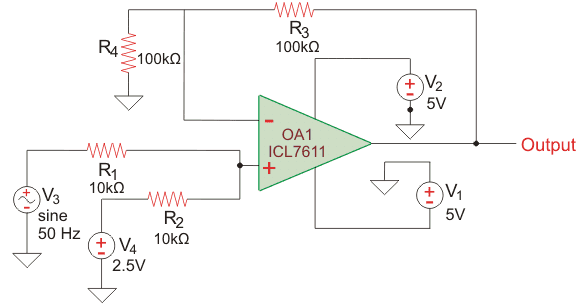

La aplicación del Op Amp como desplazador de fase

Op-Amp se utiliza para el procedimiento de acoplamiento directo y así el nivel de voltaje DC en el terminal emisor aumenta de fase a fase. Este rápido aumento del nivel de CC es probable que cambie el punto de operación de las próximas etapas. Por lo tanto, para bajar el aumento de la oscilación de voltaje, se aplica este desplazador de fase. El desplazador de fase actúa añadiendo un nivel de voltaje de CC a la salida de la etapa de caída para pasar la salida a un nivel de tierra.
Aplicaciones del amplificador ópticoAplicaciones del amplificador óptico

Amplificador óptico como cambiador de escala

Op-Amp funciona como un cambiador de escala a través de pequeñas señales con ganancia constante tanto en amplificadores inversores como no inversores.
Aplicaciones del amplificador ópticoAplicaciones del amplificador óptico
El terminal no inversor está conectado a tierra mientras que R1 vincula la señal de entrada v1 a la entrada de inversión. Una resistencia de retroalimentación Rf se conecta entonces de la salida a la entrada de inversión. La ganancia de bucle cerrado de la amplificador inversor trabaja en base a la relación de los dos externos resistencias R1 y Rf y Op-Amp actúa como un escalador negativo cuando multiplica la entrada por un factor constante negativo.
Mientras se necesita una salida que sea igual a la entrada para ser multiplicada por una constante positiva, el circuito escalador positivo se utiliza aplicando una retroalimentación negativa.

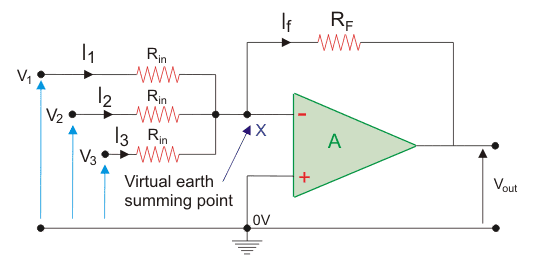

Aplicaciones del amplificador óptico como amplificador sumador o sumador

Op-amp puede utilizarse para sumar la entrada voltaje de dos o más fuentes en un solo voltaje de salida. A continuación se muestra un diagrama de circuito que muestra la aplicación de un amplificador óptico como un amplificador sumador o sumador. Los voltajes de entrada se aplican al terminal de inversión del amplificador operacional. El terminal inversor está conectado a tierra. El voltaje de salida es proporcional a la suma de los voltajes de entrada.
Aplicaciones del amplificador ópticoAplicaciones del amplificador óptico

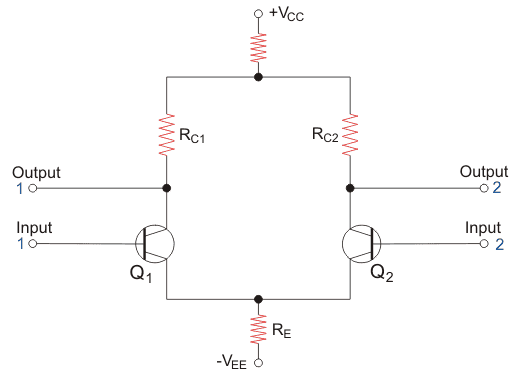

Aplicaciones del amplificador óptico como amplificador diferencial

Amplificador diferencial es una útil mezcla de ambos amplificador inversor y un amplificador no inversor. Se utiliza principalmente para amplificar la diversidad entre dos señales de entrada.
Aplicaciones del amplificador ópticoAplicaciones del amplificador óptico
Las principales aplicaciones de los amplificadores diferenciales son

  • Amplificación de la señal
  • Lógica acoplada del emisor de la etapa de entrada
  • Cambiar
  • El control de los motores y Servo Motores

Ejemplo: es útil mientras se elimina el ruido en el ambiente como a través de amplificador diferencial…puede eliminar el cable protegido conectado o el cable de par trenzado que se utiliza principalmente para erradicar el ruido transitorio.

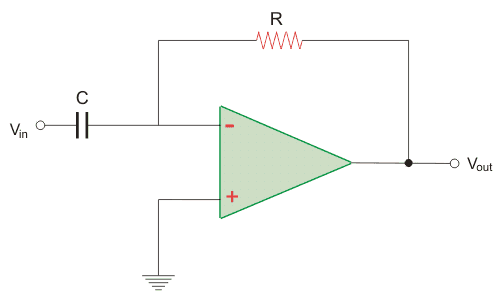

Aplicación del Op Amp como diferenciador

Aplicaciones del amplificador ópticoAplicaciones del amplificador óptico
Op-amp puede ser usado como un diferenciador donde la salida es la primera derivada de la señal de entrada. La siguiente ecuación da la relación entre la señal de entrada y la de salida.
Aplicaciones del amplificador ópticoAplicaciones del amplificador óptico
Como pueden ver la salida voltaje es una primera derivada del voltaje de entrada. No vamos a entrar en cómo se deriva la ecuación, sino sólo a aprender sobre el uso de un op amp como diferenciador.

Aplicaciones del amplificador óptico como integrador

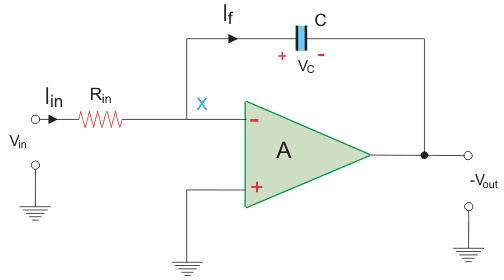

El Op-amp se usa también como integrador. El integrador op-amp produce una salida que es proporcional a la amplitud de la señal de entrada así como a la duración de la misma. En lugar de una resistencia en el bucle de retroalimentación, tenemos un condensador. Es capaz de realizar la operación matemática de integración ya que la salida varía con la entrada y la duración de la señal.
Aplicaciones del amplificador ópticoAplicaciones del amplificador óptico

Aplicaciones del amplificador óptico como convertidor de voltaje a corriente

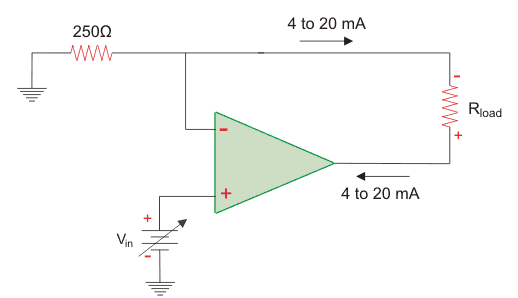

Un op-amp con retroalimentación negativa se usa generalmente para conversiones de voltaje a corriente. Abajo puedes ver el diagrama de circuito. No vamos a entrar en detalles aquí, sólo discutiremos el circuito que se da a continuación. El voltaje se aplica al terminal no inversor y la salida es la retroalimentación al terminal inversor. También se conecta a tierra utilizando un resistencia.
Aplicaciones del amplificador ópticoAplicaciones del amplificador óptico

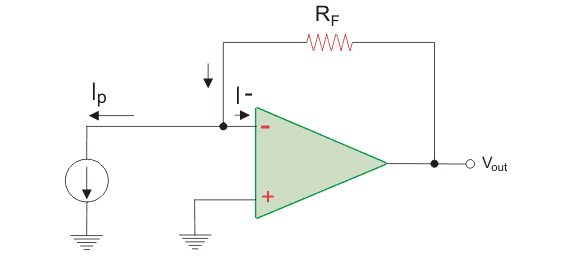

Aplicaciones del amplificador óptico como convertidor de corriente a voltaje

Aplicaciones del amplificador ópticoAplicaciones del amplificador óptico
Op-amp puede ser usado como un convertidor de corriente a voltaje usando un circuito muy simple como se muestra arriba. Todo lo que necesitamos es una resistencia de retroalimentación conectada a la salida del amplificador operacional. La fuente de corriente se alimenta en el terminal de inversión y el terminal no de inversión está conectado a tierra. Aquí el voltaje de salida es proporcional a la entrada actual. Como un op-amp ideal tiene infinito resistenciala corriente no puede fluir a través del amplificador de operaciones. La corriente fluye a través de la resistencia de retroalimentación y el voltaje que la atraviesa depende de la fuente de corriente.

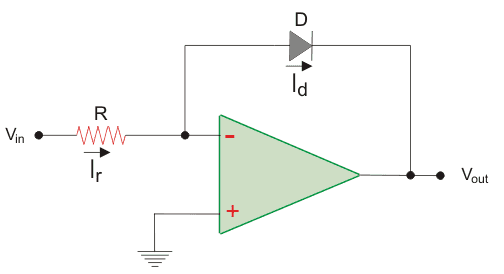

Aplicaciones del amplificador óptico como amplificador logarítmico

Aplicaciones del amplificador ópticoAplicaciones del amplificador óptico
El amplificador logarítmico que utiliza el amplificador óptico se realiza mediante el uso de un diodo en lugar de una resistencia en el bucle de retroalimentación. El terminal no inversor está conectado a tierra y el voltaje de entrada se alimenta al terminal inversor. El voltaje de salida es proporcional al logaritmo del voltaje de entrada y por lo tanto puede ser usado como un amplificador logarítmico.
Aplicaciones del amplificador ópticoAplicaciones del amplificador óptico

Aplicaciones del amplificador óptico como rectificador de media onda

Aplicaciones del amplificador ópticoAplicaciones del amplificador óptico

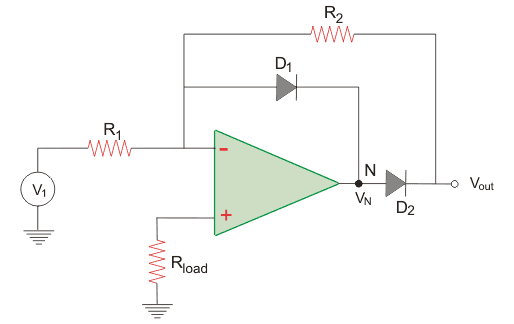

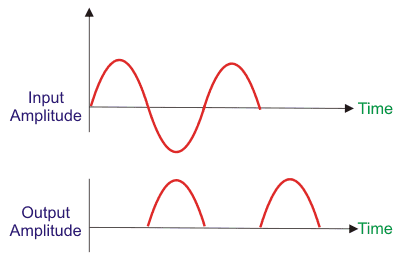

El diagrama de circuito de arriba muestra el uso de un amplificador óptico como rectificador de media onda. Durante el ciclo positivo de voltaje, diodo D2 se invierte el sesgo al invertirse la señal positiva por el amplificador de operaciones. Así que no habrá salida. Sin embargo, durante el ciclo negativo del voltaje de entrada, el diodo D2 está sesgada hacia adelante y conduce. Por lo tanto, el circuito anterior funciona como un rectificador de media onda.
Aplicaciones del amplificador ópticoAplicaciones del amplificador óptico

Aplicaciones del amplificador óptico como detector de picos

Aplicaciones del amplificador ópticoAplicaciones del amplificador óptico

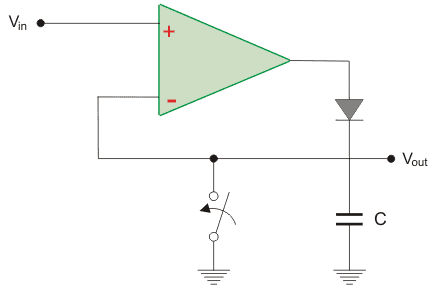

El circuito de arriba muestra el uso del op-amp como detector de picos. El circuito utiliza un diodo y un condensador. Cuando Vfuera es más que Venla salida es positiva y el diodo se conduce. Mientras que cuando Vfuera es menor que Venel diodo está sesgada al revés y no conduce. El condensador se carga al valor más positivo.

Aplicaciones del amplificador óptico como comparador de voltaje

Aplicaciones del amplificador ópticoAplicaciones del amplificador óptico

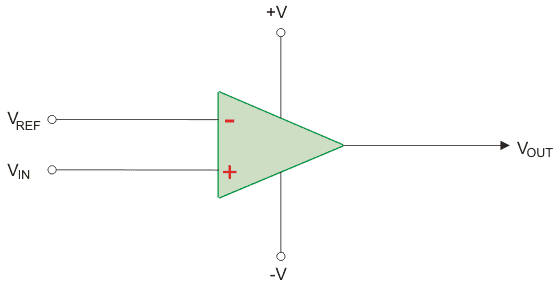

Esto es quizás lo más fácil de comprender. Dos fuentes de tensión se aplican a los dos terminales de la op-amp. Deje que el voltaje de referencia se aplique al terminal de inversión y el voltaje a medir se aplique al terminal no de inversión. Si el voltaje aplicado es mayor que el voltaje de referencia, obtendremos una salida positiva, si no, obtendremos una salida negativa.
