El amplificador operacional ideal o el amplificador operacional ideal

Sabemos que, la entrada resistencia de un op amp debe ser muy alta, mientras que la resistencia de salida debe ser bastante baja. Un amplificador de operación también debe tener una ganancia de bucle abierto muy alta. En casos ideales, la resistencia de entrada y la ganancia de bucle abierto de un amplificador de operación debe ser infinita mientras que la resistencia de salida sería cero. Así que un amplificador óptico ideal debe tener las siguientes características.

Característica Valor
Ganancia de lazo abierto (A)
Resistencia de entrada
Resistencia de salida 0
El ancho de banda de la operación
Tensión de compensación 0

Así que, un amplificador óptico ideal se define como, un amplificador diferencial con una ganancia infinita en bucle abierto, entrada infinita resistencia y cero resistencia de salida. El amplificador óptico ideal tiene cero entrada actual. Esto se debe a la infinita resistencia de entrada. Como la resistencia de entrada de amplificador óptico ideal es infinita, existe un circuito abierto en la entrada, por lo tanto la corriente en ambos terminales de entrada es cero.
El amplificador operacional ideal o el amplificador operacional idealEl amplificador operacional ideal o el amplificador operacional ideal

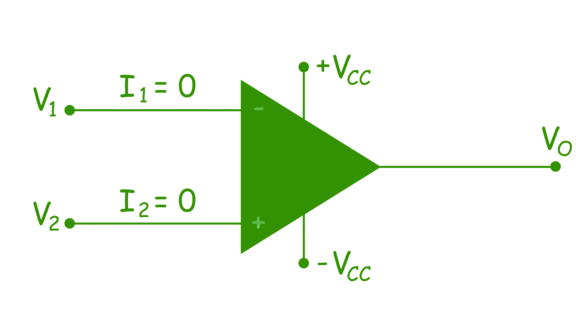

No hay corriente a través de la resistencia de entrada, no habrá caída de voltaje entre los terminales de entrada. Por lo tanto, no aparece ningún voltaje de compensación a través de las entradas de un amplificador operacional ideal.

Si v1 y v2 son los voltajes de los terminales inversores y no inversores de los amplificadores ópticos, y v1 = v2 entonces en el caso ideal,

El amplificador operacional ideal o el amplificador operacional idealEl amplificador operacional ideal o el amplificador operacional ideal

El ancho de banda de funcionamiento de una op-amp ideal también es infinito. Eso significa que el amplificador operacional cumple su función para todos los rangos de frecuencias de operación.
