Operación AND Lógica AND Operación

Esta operación es también muy importante en la operación lógica en electrónica digital. En otras palabras Lógica y operación también se conoce como Booleana Y operación. Y la operación es diferente de la operación de quirófano. Al igual que la operación OR lógica, también es muy útil en los circuitos digitales y las soluciones aritméticas. Hay varios C.I. en los que el concepto de Lógica y operación se utiliza. De nuevo para entender estos tipos de operación tenemos que pasar por el tabla de la verdad. En Booleana Y operación el signo utilizado es (.). Aquí también tenemos dos entradas y una sola salida. Ahora sigamos la tabla de verdad de Y la operación.
Operación AND Lógica AND OperaciónOperación AND Lógica AND Operación

Aquí las salidas son bastante diferentes de Operación de quirófano. Atravesar la mesa fila por fila. Primero las entradas son A = 0 y B = 0 para las cuales después de la operación AND lógica la salida es Y = 0. De nuevo atraviesa a la siguiente fila, aquí las entradas son A = 0 y B = 1. La salida respectiva es 0. Ahora las entradas son A = 1 y B = 0 y la salida después de Y la operación es también 0.

ENTRADA SALIDA
A B Y = A.B
0 0 0
0 1 0
1 0 0
1 1 1

Por último, cuando ambos A y B = 1, la salida es 1. Por lo tanto, podemos encontrar la diferencia de la operación O booleana. Aquí 1 se recibe como salida sólo cuando ambas entradas son 1. Cuando cualquiera de las entradas es 0 la salida para la operación booleana AND es 0. De nuevo este fenómeno puede estar en espera por un simple circuito de interruptor. Para entender esta operación booleana concentrémonos en la fig. 2.

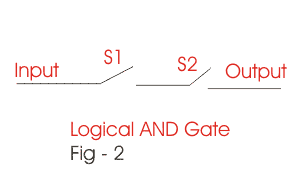

En la figura anterior dos interruptores están conectados en serie, es decir, uno por uno. Ahora veamos si ambos interruptores se abren no se recibirá ninguna señal en la salida. es decir, si S1 = 0 y S2 = 0 la salida también es 0. Ahora hagamos que cualquiera de las dos entradas sea 1. Cuando S1 = 1, S2 = 0 y cuando S2 = 1, S1 = 0. En ambos casos un interruptor se cierra pero el otro se abre, por lo que no se recibe ninguna señal de salida. La señal de salida se recibe sólo cuando ambos interruptores están cerrados, es decir, cuando s1 y s2 ambos son 1. Así se puede entender cómo Lógica y operación o Booleana Y la operación funciona.

Lógica del complemento

ENTRADA SALIDA
A A
0 1
1 0

En Lógica del complemento en la lógica es suficiente. Aquí si la entrada es 1 la salida será 0 y si la entrada es 0 la salida es 1. Por lo tanto se puede decir que es totalmente diferente de Y la operación y operación de quirófano. La lógica del complemento puede ser más comprensible para usted a partir de la tabla de verdad que se da al lado. Aquí el signo es ().

En complemento lógico como puede ver que para la entrada 1 la salida respectiva es 0 y viceversa. Este fenómeno de operación también está disponible en los C.I. que tiene un amplio rango de implementación en nuestra vida real.
