Tablas de la verdad para la lógica digital

Tablas de la verdad enumerar la salida de un circuito lógico digital particular para todas las combinaciones posibles de sus entradas. Esto significa que estas tablas de verdad pueden ser utilizadas para deducir la expresión lógica para el circuito digital dado. Preguntas de la puerta lógica son una gran manera de probar su conocimiento sobre el tema de las tablas de la verdad.

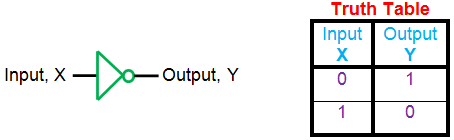

NO es una puerta o un inversor

Tablas de la verdad para la lógica digitalTablas de la verdad para la lógica digital
NO es una puerta es un dispositivo lógico de entrada única, donde la salida siempre será la forma complementaria de la entrada.

Esto significa que la salida es 0 para la entrada igual a 1 y viceversa, como indica la tabla de verdad. Esto se escribe simbólicamente como Y = X.

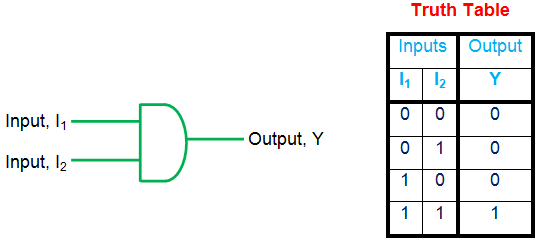

Y la puerta

Tablas de la verdad para la lógica digitalTablas de la verdad para la lógica digital
Y la puerta es una puerta básica con múltiples entradas y una sola salida. Esta puerta tiene su salida alta sólo si todas sus entradas son una, de lo contrario la salida será cero como muestra el tabla de la verdad. La expresión lógica correspondiente a esta puerta se da como Y = I1.I2.

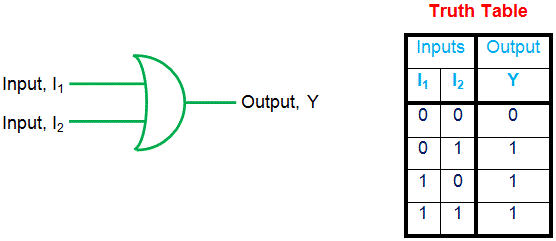

La puerta del quirófano

OR es un tipo de puerta básica con característica de entrada múltiple y salida única. Aquí la salida es cero sólo si todos sus bits de entrada son cero como se indica en la tabla de verdad de 2 entradas Puerta de la sala de operaciones. La expresión lógica para la puerta de la sala de operaciones se da como

Tablas de la verdad para la lógica digitalTablas de la verdad para la lógica digital

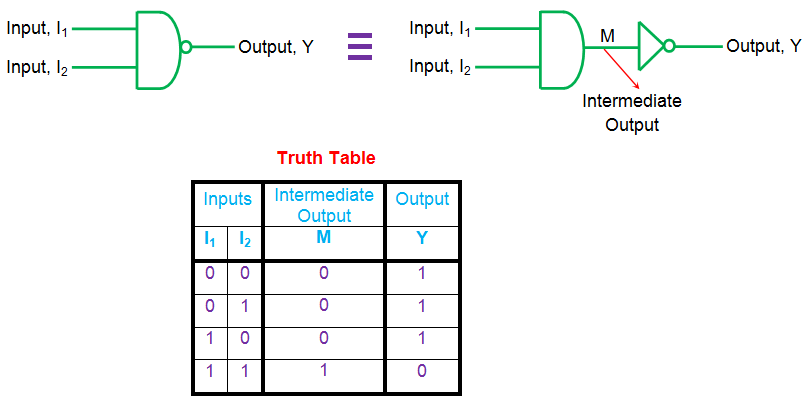

Puerta NAND

Tablas de la verdad para la lógica digitalTablas de la verdad para la lógica digital

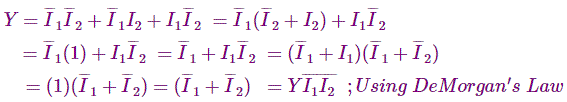

Puerta NAND es lógicamente equivalente a Y la puerta seguido de un NO es una puerta. La tabla de verdad de esta puerta muestra que la salida de la puerta NAND es baja sólo si todas sus entradas son altas (si no, es una). Esto implica que la salida de la puerta NAND es la salida negada de la puerta AND, representada por el resultado intermedio M en la tabla de verdad anterior. La expresión lógica de la puerta NAND viene dada por
Tablas de la verdad para la lógica digitalTablas de la verdad para la lógica digital

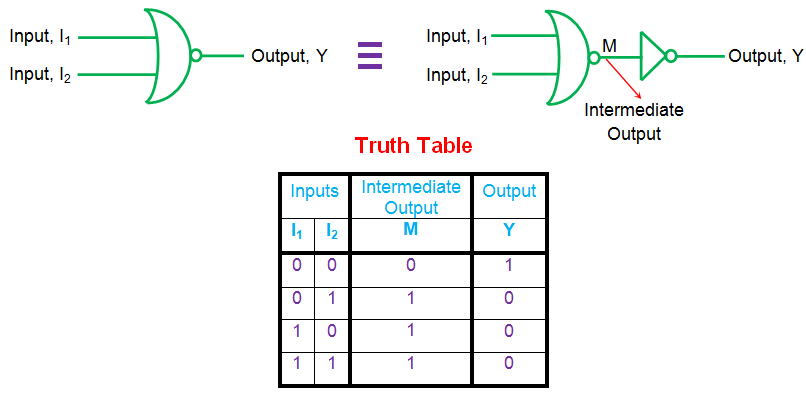

Puerta NOR

Tablas de la verdad para la lógica digitalTablas de la verdad para la lógica digital
Puerta NOR es el resultado de la combinación de la puerta del NOT con una Puerta de la sala de operaciones. Por lo tanto, su salida es la negación de la salida de la puerta OR, lo que implica que tiene una salida alta sólo si todas sus entradas son bajas. Sin embargo, para cualquier otra combinación de entradas, la salida será baja como se muestra en la tabla de verdad. La expresión lógica para la misma puede darse como
Tablas de la verdad para la lógica digitalTablas de la verdad para la lógica digital

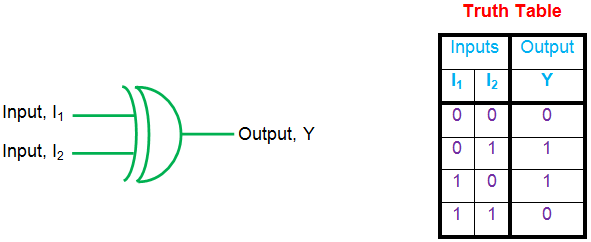

Puerta XOR

Tablas de la verdad para la lógica digitalTablas de la verdad para la lógica digital
Puerta XOR es un dispositivo lógico que tiene su salida alta sólo cuando sus entradas son diferentes, como se muestra en la tabla de verdad. Esto significa que las entradas no idénticas dan como resultado una alta salida de la puerta mientras que los bits de entrada idénticos hacen que la salida de la puerta baje.

Lógicamente esto viene dado por Más allá en su forma expandida, se obtiene
En general, la puerta XOR se utiliza como un comprobador de paridad y puede tener múltiples entradas.

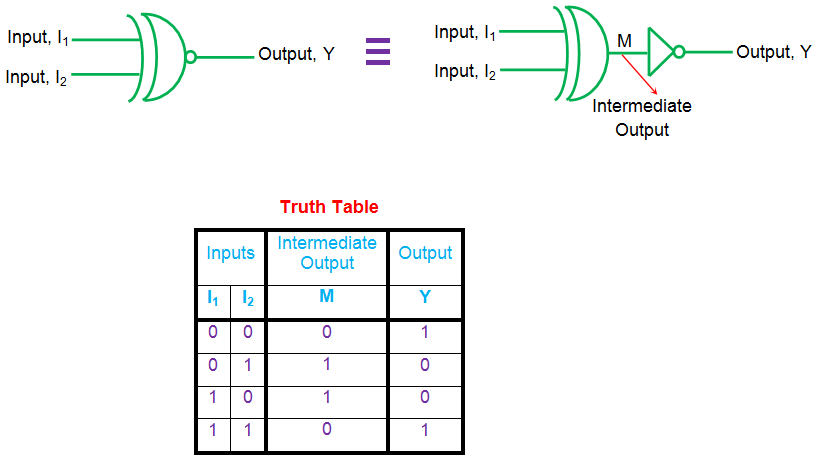

Puerta XNOR

Tablas de la verdad para la lógica digitalTablas de la verdad para la lógica digital
Puerta XNOR es el resultado de combinar la puerta XOR con una NO es una puertalo que significa que la salida será la forma invertida de las salidas del XOR. Así se obtiene una salida alta para entradas idénticas y una salida baja para entradas no idénticas, como muestra el tabla de la verdad. La expresion logica para la puerta XNOR esta dada por
Tablas de la verdad para la lógica digitalTablas de la verdad para la lógica digital
Esta puerta también puede tener múltiples entradas y sirve como comprobador de paridad.
