Para medir cualquier temperatura superior a 1200oC a pirómetro de radiación Generalmente se utiliza un termómetro tipo La razón principal detrás de esto, este tipo de sensores de temperatura o termómetro no es necesario que se ponga en contacto con el objeto cuya temperatura se va a medir. Para una temperatura muy alta, el termómetro convencional no es en absoluto adecuado para tocar el objeto caliente, ya que siempre puede haber un posible daño grave del termómetro.
No sólo eso, en algún momento el objeto caliente se encuentra en un pasaje tan estrecho del sistema, que es imposible acercar un termómetro a eso. También en esta situación, el pirómetro de radiación se utiliza con éxito para medir la temperatura. El principio de funcionamiento principal de este tipo de instrumentos es que, detecta la radiación de calor de un cuerpo caliente objetivo y lee y registra su temperatura, dependiendo de la intensidad de la radiación.
Hay principalmente dos tipos de pirómetros de radiación uno es de tipo de foco fijo y otro de tipo de foco variable.

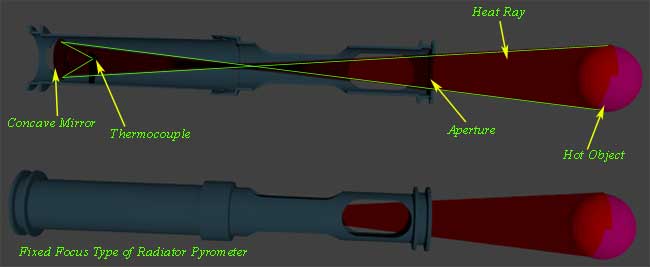

Pirómetro de radiación de tipo de foco fijo
Consiste principalmente en un tubo largo, un espejo cóncavo se coloca al final del tubo como se muestra. Un sensible termopar se coloca delante del espejo cóncavo a una distancia tan adecuada, que la radiación de calor que entra en el tubo a través de una estrecha abertura en el extremo del tubo, reflejada por el espejo cóncavo y enfocada en la unión caliente del termopar. Debido a este espejo cóncavo fijo, la radiación se enfoca siempre en el termopar, independientemente de la distancia entre el objeto caliente y este instrumento. Esta es la razón por la que este instrumento se llama tipo de foco fijo pirómetro de radiación. La emf generada en el termopar se mide entonces con la ayuda de un galvanómetro o un milivoltímetro y esto puede ser calibrado directamente con la temperatura para obtener fácilmente la lectura de la temperatura.

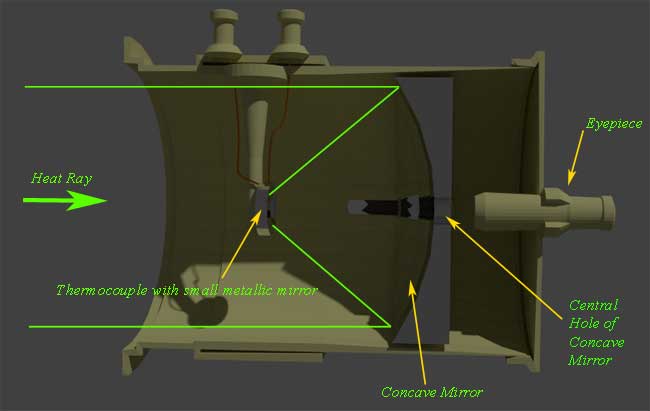

Pirómetro de radiación de tipo de foco variable
La siguiente figura muestra una construcción básica de un tipo de instrumento de enfoque ajustable. A diferencia del pirómetro de radiador de foco fijo, aquí la posición del espejo cóncavo puede ser ajustada mediante el botón de ajuste adjunto al instrumento. Debido a este espejo cóncavo ajustable, el instrumento se conoce como pirómetro de radiación de foco variable. El espejo cóncavo está hecho de acero altamente pulido. Los rayos de calor que forman el objeto caliente apuntado son recibidos primero por el espejo cóncavo y luego se reflejan en la unión térmica ennegrecida que consiste en un disco muy pequeño de cobre o plata al que están soldados los cables que forman la unión.
La imagen visible del cuerpo caliente se puede ver en el pequeño disco metálico unido a la unión del termopar, a través del ocular y el agujero central del espejo cóncavo principal. La posición del espejo cóncavo principal se ajusta hasta que el foco coincide con el pequeño disco metálico unido a la unión del termopar. El calentamiento de la unión del termopar debido a esta imagen térmica en el pequeño disco metálico produce una fuerza electromotriz. La temperatura del objeto puede medirse midiendo esta EMF generada térmicamente por un galvanómetro sesgado o un milivoltímetro.
Uso o aplicación del pirómetro de radiación
El pirómetro de radiación se utilizan principalmente para medir la temperatura de los hornos. Pero los terminales del termopar que crea la unión fría debe ser protegida contra el calor del cuerpo caliente. Son adecuados para medir la temperatura por encima de 600oC, ya que en una temperatura más baja la temperatura del pirómetro en sí no puede ser ignorada en comparación con la temperatura del cuerpo caliente.
