Pirómetro Óptico | Construcción y principio de funcionamiento

El principio de funcionamiento y construcción de un Pirómetro Óptico son bastante simples. Hemos dibujado un modelo experimental de este tipo de sensores de temperatura. Es un instrumento de medición que mide la temperatura de un objeto caliente y brillante. El instrumento tiene una referencia iluminada, con la que se iguala el brillo del cuerpo caliente controlando la entrada La corriente eléctrica de la referencia.
Cuando, el brillo de la referencia coincide con el objeto caliente a través de un ocular, esa corriente eléctrica se mide para calibrar la temperatura del cuerpo caliente.

Construcción de un Pirómetro Óptico

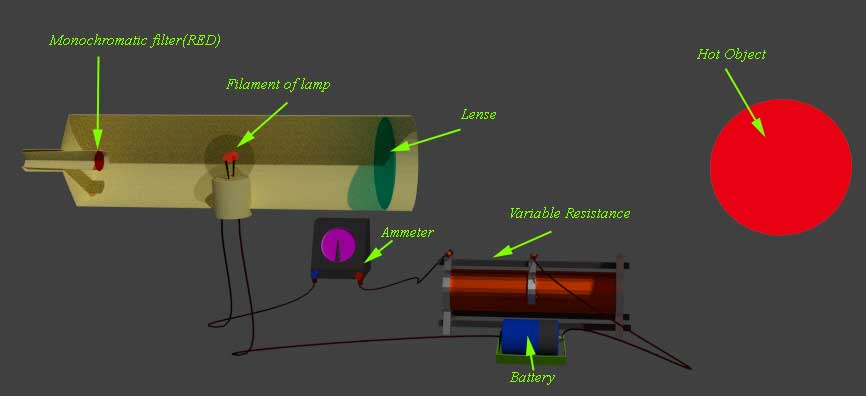

Es bastante simple. Considéralo como un cilindro, que tiene una lente en un extremo y en el otro extremo hay una pieza ocular. En medio hay una lámpara. En frente de la pieza ocular hay un vidrio de color (generalmente rojo), para hacer las luces monocromáticas. La lámpara está conectada a un batería a través de una fuente amperímetro y un reóstato como se muestra en la figura.

El pirómetro óptico funciona en un cierto proceso simple. El proceso es, el brillo del filamento de la lámpara, que estamos usando a través de una fuente de batería puede ser controlado por el reóstato. Ahora, controlando la corriente entrante, el brillo del filamento aumenta o disminuye.
Pasando por este proceso habrá un cierto punto, en el que el filamento de la lámpara no será visible desde el ocular. En ese momento el brillo del filamento coincide con el brillo del cuerpo caliente visto a través del cristal monocromático. De la lectura del amperímetro de esa condición particular podemos obtener la temperatura del cuerpo caliente, ya que el amperímetro está previamente calibrado en la escala de temperatura.

Pirómetro Óptico | Construcción y principio de funcionamientoPirómetro Óptico | Construcción y principio de funcionamiento

Limitaciones del Pirómetro Óptico

Hay algunas limitaciones de este pirómetro. Como por ejemplo:

  1. Este tipo de pirómetro puede medir la temperatura de sólo aquellos objetos que están emitiendo luz, es decir, objetos brillantes.
  2. El pirómetro óptico tiene un rango de temperatura de medición de 1400oC a cerca de 3500oC.
