Función, cálculo y compensación del reactor de derivación

¿Qué es el reactor de derivación

A reactor de derivación es una pieza de equipo eléctrico utilizada en alta tensión sistemas de transmisión de energía para estabilizar el voltaje durante las variaciones de carga. Un reactor en derivación tradicional tiene una capacidad fija y está conectado a la línea de transmisión todo el tiempo o se cambia de entrada y salida dependiendo de la carga.

Una fase tres reactor de derivación está generalmente conectado a 400KV o más sistema de bus eléctrico para la capacitación… potencia reactiva compensación del sistema de energía y para controlar la sobretensión dinámica que se produce en el sistema debido al rechazo de la carga.

El reactor de derivación debe ser capaz de soportar el máximo voltaje de operación continua (5% más alto que el nominal voltaje en el caso de un sistema de 400 KV) bajo una variación normal de la frecuencia de la energía sin exceder la temperatura del punto superior de 150oC en cualquier parte de la reactor de derivación.

El reactor de derivación debe ser del tipo de núcleo abierto o del tipo de núcleo de aire protegido magnéticamente. Ambos diseños ayudan a mantener fija la impedancia del reactor. La impedancia debe mantenerse constante para evitar la corriente armónica generada por la sobretensión del sistema.

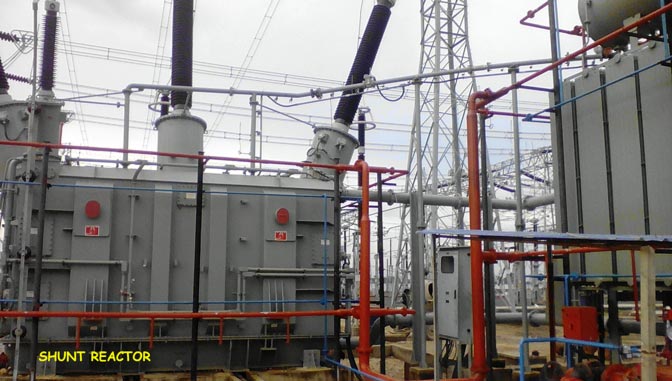

Función, cálculo y compensación del reactor de derivaciónFunción, cálculo y compensación del reactor de derivación
El reactor de derivación tiene principalmente pérdidas de núcleo durante su condición de funcionamiento normal. Por lo tanto, se debe tener cuidado de minimizar las pérdidas del núcleo durante el diseño.

Medición de las pérdidas en el reactor de derivación

Deberíamos medir las pérdidas de un reactor en derivación a un voltaje y frecuencia nominal. Pero para un reactor en derivación de muy alto voltaje, puede ser difícil organizar un voltaje de prueba tan alto durante la medición de las pérdidas. Esta dificultad puede superarse midiendo las pérdidas del reactor en derivación a cualquier voltaje inferior al del sistema del reactor. A continuación, esta pérdida medida se multiplica por el cuadrado de la relación entre la corriente nominal y la corriente del reactor a un voltaje de prueba reducido aplicado para obtener la pérdida a un voltaje nominal.

Función, cálculo y compensación del reactor de derivaciónFunción, cálculo y compensación del reactor de derivación
Como el factor de potencia del reactor en derivación es muy bajo, la medición de las pérdidas del reactor en derivación con un vatímetro convencional no es muy fiable, en lugar del método de medición de puente puede adoptarse para una mayor precisión.
Esta prueba no puede segregar las pérdidas en varias partes del reactor. Para evitar, la corrección del resultado de la prueba para una temperatura de referencia, es preferible tomar la medición cuando la temperatura media del devanado se hace igual a la temperatura de referencia.
