En este tipo de relés, el tiempo de funcionamiento depende de la magnitud de la cantidad de activación. Si la magnitud de la cantidad actuante es muy alta, el funcionamiento del relé es muy rápido. En otras palabras, el tiempo de funcionamiento del relé, que es el tiempo de retardo en el relé, es inversamente proporcional a la magnitud de la cantidad actuante.

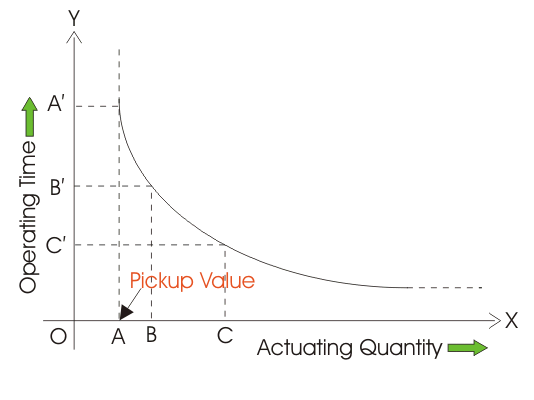

El general características de un relé de tiempo inverso se muestran en la figura de abajo.
Aquí, en el gráfico queda claro que, cuando la cantidad de actuación es OA, el tiempo de funcionamiento del relé es OA, cuando la cantidad de actuación es OB, el tiempo de funcionamiento del relé es OB y cuando la cantidad de actuación es OC, la cantidad de funcionamiento del relé es OC.
En el gráfico anterior, también se observa que, cuando la cantidad actuante es menor que OA, el tiempo de funcionamiento del relé se convierte en infinito, lo que significa que para una cantidad actuante menor que OA, el relé no actúa en absoluto. Este valor mínimo de cantidad actuante para el que un relé inicia su funcionamiento se conoce como valor de captación de cantidad actuante. Aquí se denomina OA.
También se ve en el gráfico que, al actuar la cantidad se aproxima al infinito a lo largo del eje x el tiempo de funcionamiento no se aproxima a cero. La curva se aproxima a un tiempo de funcionamiento aproximadamente constante. Este es aproximadamente el tiempo mínimo requerido para operar el relé.
El relé de tiempo inversodonde la cantidad actuante es actual…se conoce como relé de corriente inversa.
En este tipo de relés, el tiempo inverso se consigue conectando algunos accesorios mecánicos en el relé.
El retraso de tiempo inverso se logra en el relé de disco de inducción proporcionando un imán permanente de tal manera que, cuando el disco gira, corta la flujo de imán permanente. Debido a esto, se induce una corriente en el disco que ralentiza el movimiento del mismo. Se puede hacer un relé solenoide relé de tiempo inverso…proporcionando un pistón y un depósito de aceite. Un pistón, unido al émbolo de hierro en movimiento, se sumerge en aceite en un recipiente. Cuando se acciona el relé solenoide, el pistón se mueve hacia arriba junto con el émbolo de hierro.
La viscosidad del aceite frena el movimiento ascendente del émbolo. La velocidad de este movimiento ascendente contra la gravedad también depende de la fuerza con la que el solenoide atrae al émbolo de hierro. Esta fuerza de atracción del solenoide depende de la magnitud de la corriente de accionamiento. Por lo tanto, el tiempo de funcionamiento del relé es inversamente proporcional a la corriente de activación.
Retraso temporal definitivo del relé
Durante la coordinación de los relés en el esquema de protección del sistema de energía eléctrica, se requiere intencionadamente algún tiempo, para hacer funcionar algunos relés específicos después de algunos retrasos de tiempo específicos. Los relés con retardo temporal definido son los que funcionan después de un tiempo específico.
El tiempo que transcurre entre el instante en que la corriente de activación cruza el nivel de captación y el instante en que los contactos del relé se cierran finalmente, es constante. Este retardo no depende de la magnitud de la cantidad de activación. Para todas las cantidades de activación, por encima de los valores de captación, el tiempo de funcionamiento del relé es constante.
