Ventajas del sistema trifásico sobre el sistema monofásico

Actualmente, el sistema de 3 CA es muy popular y se utiliza en todo el mundo para generación de energía, transmisión de energíay para la distribución y para motores eléctricos.
Ventajas del sistema trifásico sobre el sistema monofásicoVentajas del sistema trifásico sobre el sistema monofásico

Ventajas del sistema trifásico sobre el sistema monofásicoVentajas del sistema trifásico sobre el sistema monofásico
Sistema trifásico tiene las siguientes ventajas en comparación con el sistema monofásico:

  1. La relación potencia/peso de 3 alternador es alta en comparación con el 1er alternador. Eso significa que para la generación para la misma cantidad de Energía eléctricael tamaño del 3º alternador es pequeño en comparación con el 1º alternador. Por lo tanto, el costo total del alternador se reduce para la generación de la misma cantidad de energía. Además, debido a la reducción del peso, el transporte y la instalación del alternador se hacen convenientes y se requiere menos espacio para acomodar el alternador en las casas de máquinas.
  2. Para transmisión de energía eléctrica y la distribución de la misma cantidad de energía, el requisito de director el material es menor en el sistema 3 que en el sistema 1. Por lo tanto, el sistema de transmisión y distribución 3 es económico en comparación con el sistema 1.

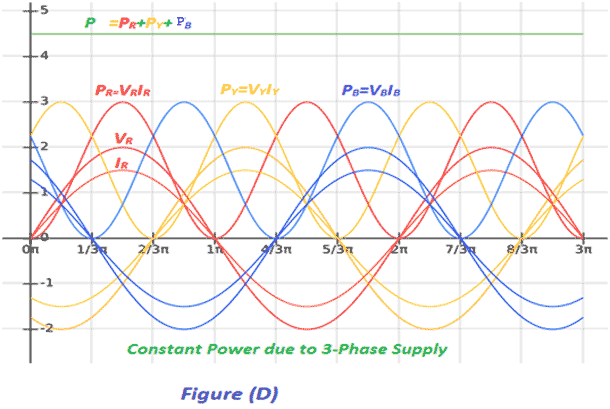

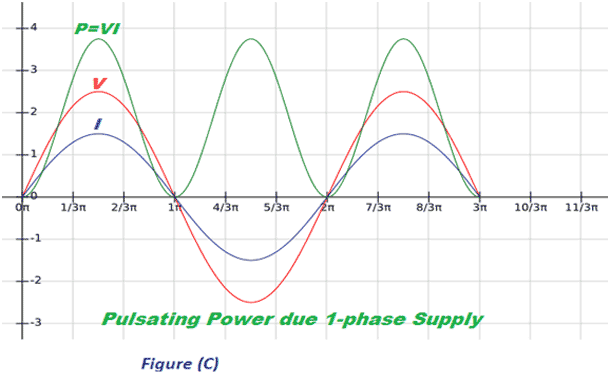

  3. Consideremos la energía producida por el suministro monofásico y trifásico en la unidad factor de potencia. La forma de onda de la energía producida por el suministro monofásico a un factor de potencia unitario se muestra en la figura (C), y la figura (D) muestra la forma de onda de la energía producida por el suministro trifásico.
  4. Ventajas del sistema trifásico sobre el sistema monofásicoVentajas del sistema trifásico sobre el sistema monofásico
    Ventajas del sistema trifásico sobre el sistema monofásicoVentajas del sistema trifásico sobre el sistema monofásico

  5. A partir de las formas de onda de energía que se muestran en las figuras (C) y (D) anteriores, queda claro que en el sistema trifásico, la energía instantánea es casi constante a lo largo del ciclo, lo que resulta en un funcionamiento suave y sin vibraciones de la máquina. Mientras que en el sistema de 1 fase la potencia instantánea es pulsante, por lo tanto, el cambio a lo largo del ciclo, que conduce a las vibraciones en las máquinas.
  6. La relación potencia/peso de motor de inducción trifásico es alta en comparación con motor de inducción monofásico. El tamaño del motor de inducción trifásico es pequeño en comparación con el motor de inducción monofásico. Por lo tanto, el costo total de motor de inducción se reduce. Además, debido a la reducción de peso, el transporte y la instalación del motor de inducción se hacen convenientes y se requiere menos espacio para acomodar el motor de inducción.
  7. El motor de inducción trifásico se enciende automáticamente cuando el flujo magnético producido por el suministro trifásico gira en la naturaleza con una magnitud constante. Mientras que el motor de inducción 1 no se auto-arranca como el flujo magnético producido por un suministro de 1 es pulsante en la naturaleza. Por lo tanto, tenemos que hacer algunos arreglos para que el motor de inducción 1 se auto-arranque, lo que aumenta aún más el costo del motor de inducción 1.
  8. El motor trifásico está mejorando factor de potencia
  9. La relación potencia/peso de Transformador trifásico es alto en comparación con el transformador 1. El tamaño del transformador trifásico es pequeño en comparación con el de un transformador. Por lo tanto, el costo total de un transformador se reduce. Además, debido a la reducción de peso, transporte y instalación del transformador se vuelven convenientes y se requiere menos espacio para acomodar el transformador.
  10. Si se produce una falla en cualquier bobina de un transformador trifásico, el resto de las dos bobinas pueden ser utilizadas en el delta abierto para servir a la carga trifásica. Lo mismo no es posible en 1- transformador. Esta capacidad del transformador trifásico aumenta aún más la fiabilidad del mismo.
  11. Un sistema trifásico puede ser usado para alimentar una carga de 1, mientras que a la inversa no es posible.
  12. La DC rectificada de suministro de 3 fases tiene un factor de ondulación del 4% y la DC rectificada de suministro de 1 tiene un factor de ondulación del 48,2%. La DC rectificada de 3 fases tiene menos ondulaciones que la DC rectificada de 1 fase. Por lo tanto, el requisito del filtro se reduce para la CC rectificada de una fuente trifásica. Lo que reduce el costo total del convertidor.

Desde arriba está claro que el sistema de 3 fases es más económico, eficiente, fiable y conveniente en comparación con el sistema de 1.
