Actual fluye desde el punto de alto voltaje hasta el bajo voltaje debido a la diferencia de potencial entre ellos. Aquí, la polaridad eléctrica entra en escena. La polaridad eléctrica simplemente describe la dirección del flujo de corriente. Cuando miramos en el sistema de CC, encontramos que un polo es siempre positivo y el otro es siempre negativo, lo que implica que la corriente fluye en una sola dirección. Pero cuando miramos en un sistema de CA, los terminales cambian su polaridad periódicamente, y la dirección de la corriente también cambia en consecuencia.
Utilizamos la convención de puntos para identificar la polaridad del voltaje de la inducción mutua de dos bobinas. Las dos convenciones utilizadas son:
- Si una corriente entra en el terminal punteado de un bobinado, entonces el voltaje inducido en el otro bobinado será positivo en el terminal punteado del segundo bobinado.
- Si un actual deja el terminal punteado de una bobina, entonces la polaridad del voltaje inducido en la otra bobina será negativa en el terminal punteado de la segunda bobina.
Cuando investigamos las operaciones de la transformadores de distribución…encontramos que necesitan trabajar todo el tiempo y también necesitan abastecer a la alta demanda en los momentos pico. Así que, para hacer frente a estas situaciones, conectamos la transformadores en paralelo.

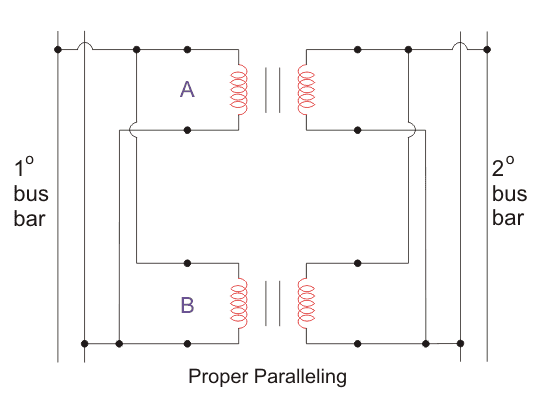

El paralelismo se hace conectando los mismos terminales de polaridad del bobinado primario. Un procedimiento similar se hace para el devanado secundario. El paralelismo aumentará la capacidad de suministro de energía y también la fiabilidad del sistema.

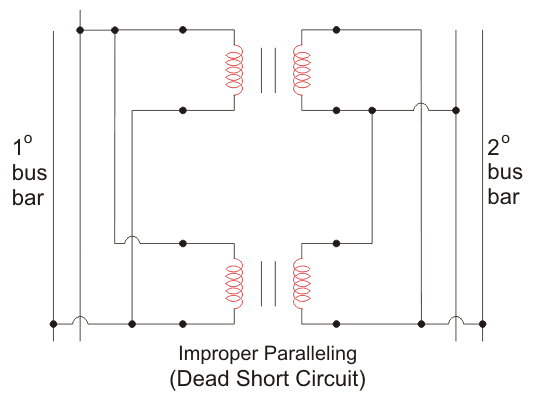

Lo hacemos. prueba de polaridad en paralelo transformadores para asegurarnos de que conectamos las mismas bobinas de polaridad y no las opuestas. Si accidentalmente conectamos las polaridades opuestas de las bobinas, se producirá un cortocircuito y eventualmente se dañará la máquina.

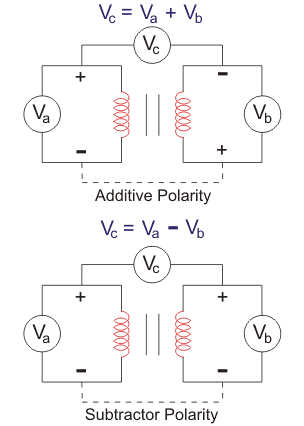

Podemos categorizar la polaridad de la transformador a dos tipos,
- Polaridad aditiva
- Polaridad sustractiva
Polaridad aditiva
En la polaridad aditiva, la voltaje (Vc) entre el lado primario (Va) y el lado secundario (Vb) será la suma de ambos voltajes, el alto y el bajo, es decir, obtendremos Vc = Va + Vb
Polaridad sustractiva
En la polaridad sustractiva, el voltaje (Vc) entre el lado primario (Va) y el lado secundario (Vb) será la diferencia entre el alto y el bajo voltaje, es decir, tendremos Vc = Va Vb
En la polaridad sustractiva, si Vc = Va Vbes un transformador de reducción y si Vc = Vb Vaes un transformador de paso.
Utilizamos la polaridad aditiva para la pequeña escala transformadores de distribución y la polaridad sustractiva para los transformadores de gran escala.

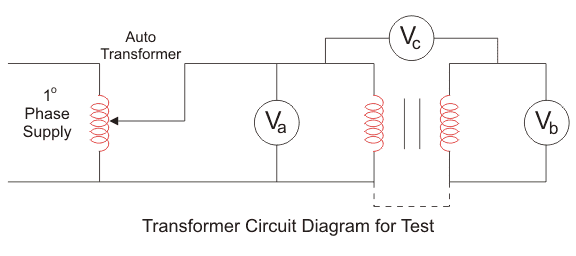

Procedimiento de la prueba de polaridad del transformador
- Conecte el circuito como se muestra arriba con un voltímetro (Va) a través del devanado primario y otro voltímetro (Vb) a través del devanado secundario.
- Si está disponible, quite el las clasificaciones del transformador y la relación de giro.
- Conectamos un voltímetro (Vc) entre los bobinados primarios y secundarios.
- Aplicamos algunos voltaje al lado primario.
- Al comprobar el valor en el voltímetro (Vc), podemos encontrar si es polaridad aditiva o sustractiva.
Si la polaridad aditiva Vc debería mostrar la suma de Va y Vb.
Si la polaridad sustractiva Vc debería mostrar la diferencia entre Va y Vb.
Precaución: Tengan cuidado de que el máximo que mide el voltaje del voltímetro Vc debe ser mayor que la suma de Va (bobinado primario) y Vb (bobinado secundario), de lo contrario, durante la polaridad aditiva, la suma de Va y Vb se encuentra con ello.
Nota: Si requerimos polaridad aditiva, pero tenemos polaridad sustractiva, podemos simplemente cambiarla manteniendo cualquiera de los devanados primarios o secundarios de la misma manera e invirtiendo la conexión de los devanados del otro. De manera similar, si requerimos polaridad sustractiva pero tenemos polaridad aditiva, podríamos hacer el mismo procedimiento que arriba.
