Estabilidad en Falla Terrestre Externa (E/F) en el Lado Delta del Transformador de Potencia Estrella-Delta
Si el transformador de tierra en el Lado Delta está fuera de la zona de protección la Falla de Tierra (E/F) en el sistema delta afuera Transformador de corriente (CT) produciría actual distribuciones como las mostradas que circulan dentro de los secundarios de CT diferencial y se mantiene fuera de las bobinas de operación.
Zig-Zag o estrella interconectada transformador de puesta a tierra tiene una impedancia magnetizadora normal de alto valor, pero para E/F, las corrientes fluyen en los devanados del mismo núcleo de tal manera que el giro de los amperios se cancela y por lo tanto ofrece una menor impedancia.
En los casos en que el punto neutro de sistema trifásico no es accesible como el sistema conectado al lado conectado delta de un transformador de energía eléctricase puede crear un punto neutro artificial con la ayuda de un transformador de tierra conectado en zigzag.
Este es un transformador de tipo núcleo con tres extremidades. Cada bobina de fase en conexión zigzagueante se divide en dos mitades iguales. Una mitad de la cual está enrollada en un miembro y la otra mitad está enrollada en otro miembro del núcleo del transformador.
La primera mitad de la fase roja se enrolla en el primer miembro del núcleo y la segunda mitad de la misma fase roja se enrolla en el tercer miembro.
La primera mitad de la fase amarilla se enrolla en el segundo miembro del núcleo y la segunda mitad de la misma fase amarilla se enrolla en el primer miembro.
La primera mitad de la fase azul se enrolla en el tercer miembro del núcleo y la segunda mitad de la misma fase azul se enrolla en el segundo miembro.
El punto final de las tres bobinas se conectan finalmente y forman un punto neutral común. Ahora bien, si se produce una falla en cualquiera de las fases del sistema conectado en delta, la corriente de falla de secuencia cero tiene una trayectoria cercana de circular por la tierra como se muestra en la figura.
En condiciones normales del sistema, el voltaje a través del devanado del transformador de tierra es 1/3 veces el voltaje nominal por fase del sistema.

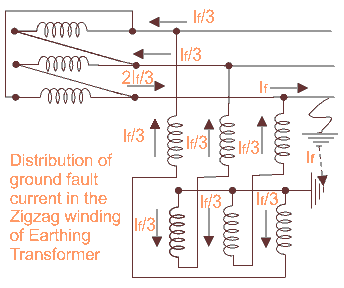

Pero cuando se produce una falla de una sola línea a tierra en cualquier fase del sistema, como se muestra en la figura, el componente de secuencia cero de la corriente de falla a tierra fluye en la tierra y regresa a la la energía eléctrica… por medio del punto de la estrella terrestre de la transformador de tierra. Se divide por igual en las tres fases. Por lo tanto, como se muestra en la figura, las corrientes en las dos mitades diferentes de dos bobinas en la misma extremidad del núcleo fluyen en direcciones opuestas. Y por lo tanto el flujo magnético …establecidas por estas dos corrientes se opondrán y neutralizarán mutuamente. Como no hay un aumento en flujo Debido a la corriente de falla, no hay cambio de d/dt, lo que significa que no se produce un efecto de ahogo que impida el flujo de la corriente de falla. Así que se puede concluir que, el transformador de puesta a tierra o de puesta a tierra de tipo zigzag mantiene el voltaje de suministro nominal a la corriente normal, así como cuando una corriente de falla de una sola línea sólida a tierra fluye a través de ella.
El voltaje nominal de un transformador de puesta a tierra o de puesta a tierra es el voltaje de línea a línea en el que se pretende utilizar. La clasificación de la corriente de este transformador es la máxima corriente de neutro en Amperios que el transformador está diseñado para llevar en condición de falla por un tiempo específico. Generalmente el intervalo de tiempo, para el cual el transformador diseñado para llevar la máxima corriente de falla a través de él con seguridad, se toma como 30 segundos.
