Transformador de aislamiento

Transformadores son dispositivos electromagnéticos que transforman la energía eléctrica de corriente alterna (CA) del lado primario al secundario. La energía se transforma con igual frecuencia y aproximadamente igual potencia por medio del campo magnético del núcleo del transformador. Así, proporcionan un aislamiento galvánico en el sistema eléctrico. El transformadores de aislamiento funcionan de la misma manera que otros tipos de transformadores. Pero la tarea principal es proporcionar el aislamiento galvánico en el sistema eléctrico. Pueden funcionar como transformador de paso o transformadores de reducción pero a menudo operan con relación a los giros . Esto significa que los valores de voltaje primario y secundario son iguales. Esto se obtiene con el mismo número de vueltas en los bobinados primario y secundario.

El transformadores de aislamiento se utilizan en muchos dispositivos eléctricos como computadoras, dispositivos de medición o dispositivos electrónicos de potencia de industrias específicas.

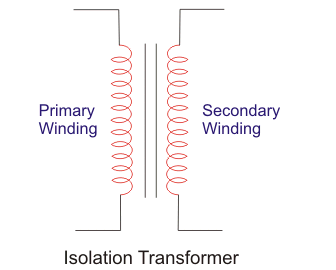

Transformador de aislamientoTransformador de aislamiento
Es muy importante utilizar transformadores de aislamiento cuando un osciloscopio mide señales en un circuito eléctrico que no está aislado galvánicamente de la red. Porque el circuito de corriente puede ser cerrado (cortocircuitado) entre el punto común del osciloscopio y la conexión a tierra. El objetivo principal del transformador de aislamiento es la seguridad y la protección de los componentes electrónicos y de las personas contra las descargas eléctricas. Separa físicamente el suministro de energía del lado primario y un circuito del lado secundario conectado a los componentes electrónicos y a las piezas metálicas conectadas a tierra que están en contacto con la persona. Básicamente, el lado secundario del transformador está aislado de la conexión a tierra.

Esto significa que el lado secundario del transformador de aislamiento no debe estar conectado a tierra. Crearía una conexión física entre el lado primario y el secundario del transformador. El autotransformador con bobinado común no puede ser usado como transformador de aislamiento porque tiene una conexión entre el lado primario y el secundario. El transformador de aislamiento proporciona un suministro disponible incluso si el dispositivo está roto. El lado primario permanece bajo voltaje que puede ser usado para suministrar algunos circuitos de alarma o bip de aviso cuando el dispositivo se rompe.
Los transformadores suprimen el ruido eléctrico del suministro o la inducción electromagnética. Esto es muy importante en el caso de dispositivos sensibles como aparatos de medición o médicos. Este transformador está construido con escudos electrostáticos que adicionalmente aumentan la supresión del ruido eléctrico. El diseño adecuado del transformador de aislamiento evita los bucles de tierra. Los bucles de tierra crean un actual camino por el que la corriente creada por inducción electromagnética puede fluir. Esta es la principal razón del ruido y la interferencia en la señal.

Cuando se diseña el transformador de aislamiento es muy importante prestar atención a los valores de capacitancia de los devanados que crean el acoplamiento capacitivo. Esto permite que la señal de CA pase del lado primario al secundario, lo que aumenta significativamente el nivel de ruido. Para ello, los devanados están rodeados por una banda metálica que está conectada a tierra (creando un escudo de Faraday).
El transformadores de aislamiento se utilizan como transformadores de instrumentos cuando el alto voltaje debe ser medido. El alto voltaje es peligroso para la persona que intenta medir el alto voltaje pero también puede dañar los circuitos de medición. En este caso, se utiliza el transformador de aislamiento reductor para reducir la alta tensión al nivel seguro y para el rango de medición.

Aplicación del transformador de aislamiento

También hay algunos especiales aplicación de transformadores de aislamientocomo los transformadores de pulso que transmiten señales de pulso rectangulares y proporcionan el aislamiento eléctrico. Este tipo es adecuado en algunos diseños de redes informáticas.
