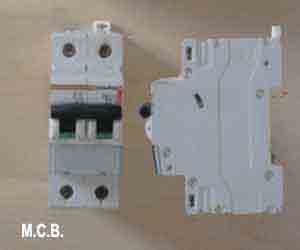

¿Qué es el MCB?
Hoy en día usamos más comúnmente interruptor automático en miniatura o MCB en baja voltaje red eléctrica en lugar de fusible.
El MCB tiene algunas ventajas en comparación con la mecha.
- Apaga automáticamente el circuito eléctrico durante la condición anormal de la red significa en condición de sobrecarga así como en condición defectuosa. El fusible no tiene sentido pero interruptor automático en miniatura lo hace de una manera más fiable. El MCB es mucho más sensible a la sobrecarga actual que el fusible.
- Otra ventaja es que, como la perilla de operación del interruptor llega a su posición de apagado durante el disparo, la zona defectuosa del circuito eléctrico puede ser fácilmente identificada. Pero en el caso de un fusible, el hilo fusible debe ser comprobado abriendo el agarre del fusible o el recorte de la base del fusible, para confirmar el fundido del hilo fusible.
- El rápido restablecimiento del suministro no puede ser posible en el caso de los fusibles, ya que éstos tienen que ser reajustados o reemplazados para restablecer el suministro. Pero en el caso del MCB, la restauración rápida es posible con sólo encender el funcionamiento.
- El manejo del MCB es más seguro eléctricamente que el de los fusibles. Debido a las muchas ventajas del MCB sobre las unidades de fusibles, en la moderna red eléctrica de baja tensión, la miniatura interruptor de circuito… se utiliza mayormente en lugar de la unidad de fusibles antigua.
Sólo una desventaja del MCB sobre los fusibles es que este sistema es más costoso que el sistema de unidades de fusibles.
Páginas relacionadas
Fusible eléctrico Fusible HRC de alta capacidad de rupturaPrincipio de funcionamiento del interruptor de fuga de la Tierra ELCB | Tensión y corriente ELCB | RCCB
Principio de funcionamiento del interruptor automático en miniatura
Hay dos arreglos de funcionamiento del disyuntor en miniatura. Uno debido al efecto térmico de la sobrecorriente y otro debido al efecto electromagnético de la sobrecorriente. actual. El termal funcionamiento del disyuntor en miniatura se logra con una tira bimetálica siempre que la sobrecorriente continua fluye a través del MCB, la tira bimetálica se calienta y se desvía al doblarse. Esta desviación de la tira bimetálica libera el cierre mecánico. Como este seguro mecánico está unido con un mecanismo de funcionamiento, provoca la apertura de los contactos del interruptor automático en miniatura.
Pero durante la condición de cortocircuito, el aumento repentino de la corriente, causa el desplazamiento electromecánico del émbolo asociado a la bobina de disparo o al solenoide del MCB. El émbolo golpea la palanca de disparo causando la liberación inmediata del mecanismo de cierre y por consiguiente abre el interruptor de circuito… contactos. Esta fue una simple explicación de principio de funcionamiento del interruptor automático en miniatura.
Construcción de interruptores en miniatura
Construcción de un disyuntor en miniatura es muy simple, robusto y sin mantenimiento. Generalmente un MCB no se repara ni se mantiene, sólo se reemplaza por uno nuevo cuando es necesario. Un interruptor automático en miniatura tiene normalmente tres partes constructivas principales. Estas son:
Marco del disyuntor en miniatura
El armazón del disyuntor en miniatura es una caja moldeada. Es una carcasa rígida, fuerte y aislada en la que están montados los otros componentes.
Mecanismo de funcionamiento del disyuntor en miniatura
El mecanismo de funcionamiento del interruptor automático en miniatura proporciona los medios para la operación de apertura y cierre manual del interruptor automático en miniatura. Tiene tres posiciones ON, OFF y TRIPPED. El pestillo de conmutación externo puede estar en la posición TRIPPED, si el MCB se dispara por sobrecorriente. Cuando se apaga manualmente el MCB, el pestillo de conmutación estará en posición OFF. En condiciones cercanas al MCB, el interruptor está en posición ON. Observando las posiciones del pestillo de conmutación se puede determinar la condición del magnetotérmico si está cerrado, disparado o apagado manualmente.
Unidad de disparo del disyuntor en miniatura
La unidad de viaje es la parte principal, responsable de la correcta funcionamiento del disyuntor en miniatura. En el MCB se proporcionan dos tipos principales de mecanismo de disparo. A bimetal proporciona protección contra la corriente de sobrecarga y un electroimán proporciona protección contra el cortocircuito actual.
Funcionamiento del interruptor automático en miniatura

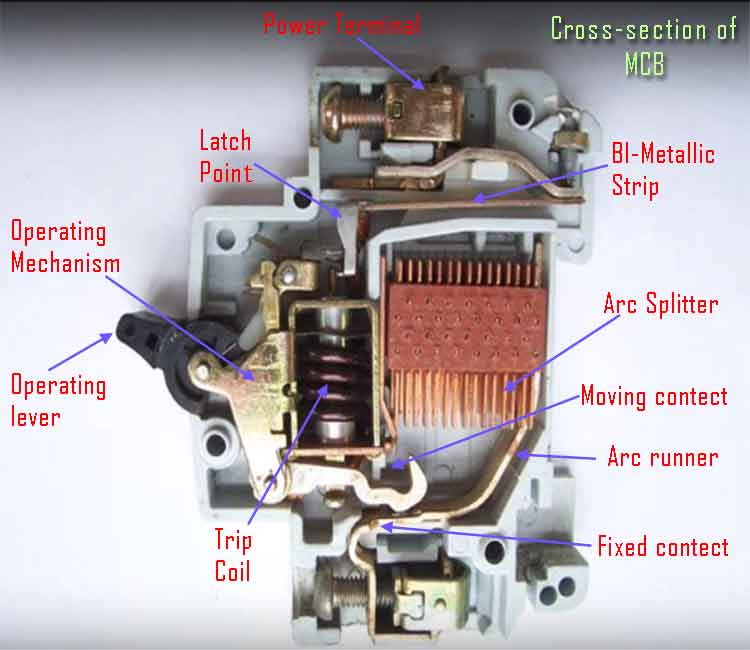

Hay tres mecanismos provistos en un solo interruptor de circuito miniatura para hacer que se apague. Si observamos cuidadosamente la imagen de al lado, encontraremos que hay principalmente una tira bimetálica, una bobina de disparo y una palanca de encendido y apagado operada a mano. La trayectoria de la corriente eléctrica de un interruptor automático en miniatura que se muestra en la imagen es como la siguiente. Primero el terminal de potencia del lado izquierdo, luego la tira bimetálica, luego la bobina de corriente o la bobina de disparo, luego el contacto móvil, luego el contacto fijo y por último el terminal de potencia del lado derecho. Todos están dispuestos en serie.
Si el circuito se sobrecarga durante mucho tiempo, la tira bimetálica se sobrecalienta y se deforma. Esta deformación de la tira bimetálica causa, el desplazamiento del punto de enganche. El contacto móvil del magnetotérmico está dispuesto de tal manera por medio de la presión del muelle, con este punto de enganche, que un pequeño desplazamiento del enganche provoca la liberación del muelle y hace que el contacto móvil se mueva para abrir el magnetotérmico. La bobina de corriente o bobina de disparo está colocada de tal manera, que durante un fallo de cortocircuito, la mmf de esa bobina hace que su émbolo golpee el mismo punto de enganche y haga que el enganche se desplace. Por lo tanto, el MCB se abrirá de la misma manera. Una vez más, al accionar la palanca del interruptor automático en miniatura es operado a mano, eso significa que cuando hacemos el MCB en la posición de apagado manualmente, el mismo punto de enganche se desplaza como resultado del contacto móvil separado del contacto fijo de la misma manera. Así que, cualquiera que sea el mecanismo de operación, es decir, puede ser debido a la deformación de la banda bimetálica, debido al aumento de mmf de la bobina de disparo o puede ser debido a la operación manual, en realidad el mismo punto de enganche se desplaza y se libera el mismo muelle deformado, que en última instancia es responsable del movimiento del contacto móvil. Cuando el contacto móvil se separa del contacto fijo, puede haber una alta probabilidad de arc. Este arco luego sube por el corredor de arco y entra en los divisores de arco y finalmente se apaga. Cuando encendemos un MCB, reajustamos el pestillo operativo desplazado a su posición de encendido anterior y preparamos el MCB para otra operación de apagado o disparo.
