En condiciones normales de funcionamiento de la red eléctrica, el actual flujos a través de la red está dentro del límite nominal. Si se produce una falla en la red principalmente una falla de cortocircuito entre fases o una falla de fase a tierra, la corriente de la red cruza los límites nominales. Esta elevada corriente puede tener un efecto térmico muy alto que causará daños permanentes a los valiosos equipos conectados a la red eléctrica. Por lo tanto, esta alta corriente de falla debe ser interrumpida lo más rápido posible. Esto es lo que un fusible eléctrico lo hace. Un fusible es una parte del circuito que consiste en un conductor que se funde fácilmente y rompe la conexión cuando la corriente supera el valor predeterminado. Un fusible eléctrico es la parte más débil de un circuito eléctrico que se rompe cuando fluye más de una corriente predeterminada a través de ella.

Alambre Fusible

La función de alambre de fusible es llevar la corriente normal sin un calentamiento excesivo, pero más que la corriente normal cuando pasa a través de un alambre de fusible, se calienta rápidamente y se derrite.

Materiales utilizados para los cables fusibles

El materiales utilizados para los cables fusibles son principalmente estaño, plomo, zinc, plata, antimonio, cobre, aluminio, etc.

Clasificación de los cables de los fusibles

El punto de fusión y el específico resistencia de los diferentes metales utilizados para el alambre de fusión

Algunos Términos Importantes necesarios para el Fusible

1. Fuse

   Ya está definido anteriormente.

2. Alambre Fusible

   También se ha definido anteriormente.

3. Corriente de fusión mínima

   Es el valor mínimo de la corriente debido a la cual se funde el fusible.

4. Clasificación actual de los fusibles

   Es el valor máximo de la corriente debido a la cual el fusible no se funde.

5. Factor de fusión

   Esta es la relación entre la corriente mínima de fusión y la capacidad de corriente del fusible.
   Por lo tanto, factor de fusión = Corriente de fusión mínima o capacidad de corriente del fusible.
   El valor del factor de fusión es siempre mayor que 1.

6. Corriente prospectiva en la mecha

   Antes de fundirse, el elemento fusible tiene que llevar la corriente de cortocircuito a través de él. La corriente prospectiva se define como el valor de la corriente que fluiría a través del fusible inmediatamente después de que se produzca un cortocircuito en la red.

7. Tiempo de fusión de la mecha o tiempo de prearranque de la mecha

   Es el tiempo que tarda un alambre de fusible en romperse por fusión. Se cuenta desde el instante en que la sobrecorriente comienza a fluir a través del fusible, hasta el instante en que el alambre del fusible se rompe por fusión.

8. Tiempo de arco de la mecha

   Después de rompiendo de alambre de fusible habrá un arco entre ambas puntas fundidas del alambre que se extinguirá en el cero actual. El tiempo contabilizado desde el instante en que se inicia el arco hasta el instante en que se extingue se conoce como tiempo de arco de la mecha.

9. Tiempo de funcionamiento del fusible

   Cada vez que una corriente sobrevalorada comienza a fluir a través de un hilo fusible, toma tiempo para ser fundida y desconectada, y justo después de eso el arco de estrellas entre las puntas fundidas del hilo fusible, que finalmente se extingue. El tiempo de funcionamiento de un fusible es el intervalo de tiempo entre el instante en que la corriente sobrevalorada comienza a fluir a través del fusible y el instante en que el arco en el fusible finalmente se extingue. Esto significa que el tiempo de funcionamiento del fusible = tiempo de fusión + tiempo de arco.

Capacidad de transporte de corriente de los cables fusibles

La capacidad de transporte de corriente de un hilo fusible depende de una serie de factores como, qué material se utiliza para ello, cuáles son las dimensiones del mismo, es decir, el diámetro y la longitud, el tamaño y la forma de los terminales utilizados para conectarlo, y el entorno.

La ley de los fusibles

La ley de los fusibles determina la capacidad de transporte de corriente de un alambre de fusible. Podemos establecer la ley de la siguiente manera. En la condición de estado estacionario, que es cuando el fusible lleva la corriente normal sin aumentar su temperatura hasta el límite de fusión. Eso significa que en esta condición de estado estacionario, el calor generado debido a la corriente a través del hilo fusible es igual al calor disipado de él.
Calor generado = I2R.
¿Dónde, R es el resistencia del alambre de los fusibles.

¿Dónde está el resistividadl es la longitud y a es el área de la sección transversal del alambre de la mecha.

Donde, d es el diámetro del alambre de la mecha.

¿Dónde, K1 es una constante.
Calor perdido en la superficie del alambre de la mecha d.l.

¿Dónde, K2 es una constante.
Ahora, igualando (i) y (ii), tenemos,




Esto se conoce como ley de fusibles

Unidad de Fusibles Rewirable o Kit Kat

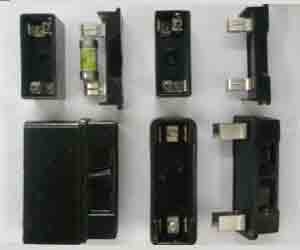

La unidad de fusibles Rewirable o Kit Kat es el fusible más utilizado en nuestra vida cotidiana. Este fusible tiene principalmente dos partes. La unidad en la que la línea o el cable de fase entrante y saliente están conectados permanentemente se conoce como base de fusible. La parte extraíble que sostiene el cable del fusible y que encaja en la base se conoce como portafusibles. El portafusibles también se conoce como Recorte.

Fusible del cartucho

En Fusible de cartucho el alambre del fusible está encerrado en un tubo o bombilla de vidrio transparente, toda la unidad está sellada. En caso de que el fusible se funda, debe ser reemplazado por uno nuevo como el Fusible de cartucho no puede ser recableado debido a su sellado.

Alambre fusible de aleación de estaño de plomo o alambre fusible de aleación eutéctica

Para la interrupción de la corriente de pequeño valor se ha utilizado en el pasado alambre fusible de aleación de plomo y estaño. La aleación de plomo y estaño más preferida para el alambre para fusibles que contiene un 37% de plomo y un 63% de estaño. Este alambre para fusible de aleación también se conoce como Alambre para Fusible de Aleación Eutéctica. Este tipo de aleación tiene algunas características específicas debido a las cuales se prefiere como alambre para fusible.

1. Tiene la alta dureza de la salmuera y tiene menos tendencia a extenderse.
2. La aleación metálica es bastante homogénea.
3. Si se estudian las características de fusión de la aleación eutéctica y otras composiciones de aleaciones, sólo hay un punto de detención en la aleación eutéctica en comparación con otros dos tipos de aleaciones.

Corrientes aproximadas de fusión de alambre de aleación de plomo y estaño en el aire

NB : La longitud mínima del hilo fusible utilizado debe ser de 2,5 a 3,5 pulgadas. Los valores de la tabla anterior sólo son ciertos cuando el hilo fusible no toca el cuerpo de la empuñadura del fusible, porque cuando el hilo fusible entra en contacto con la porcelana u otro, el valor de la corriente fusible aumenta a medida que aumenta la velocidad de disipación de calor del hilo fusible que transporta la corriente. Por lo tanto, siempre se debe tener precaución al recablear un alambre fusible en una empuñadura para que no toque el cuerpo de la empuñadura.

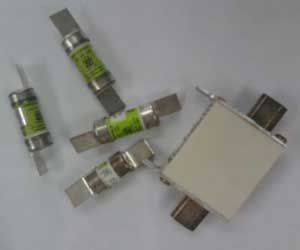

Fusible HRC o Fusible de alta capacidad de ruptura

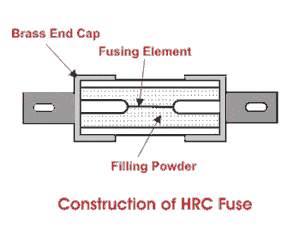

Fusible HRC o fusible de alta capacidad de rupturaEn ese tipo de fusible, el alambre o elemento fusible puede transportar una corriente pesada de cortocircuito durante un período de tiempo conocido. Durante este tiempo, si la falla es removida, entonces no se quema. De lo contrario, se quema o se derrite. El recinto de Fusible HRC es de vidrio o de algún otro compuesto químico. Este recinto es lo suficientemente hermético para evitar el efecto de la atmósfera en los materiales de los fusibles. El recinto cerámico tiene una tapa metálica en ambas cabezas, a la que se suelda un alambre de plata fundida. Hay un espacio dentro del recinto, que rodea el alambre o elemento fusible, completamente lleno de polvo de relleno. Este tipo de fusible es fiable y tiene una característica de tiempo inverso, es decir, si la corriente de falla es alta, el tiempo de ruptura es menor, y si la corriente de falla no es tan alta, el tiempo de ruptura es largo.

Funcionamiento del fusible de HRC

Cuando la corriente sobrevalorada fluye a través del elemento fusible de fusible de alta capacidad de ruptura el elemento se derrite y se vaporiza. El polvo de relleno es de tal cantidad que la reacción química entre el vapor de plata y el polvo de relleno forma una alta resistencia eléctrica sustancia que ayuda mucho en apagando el arco.
