Disyuntor de fuga de la Tierra o ELCB
Si hay alguno… actual fugas de cualquier instalación eléctrica, debe haber algún fallo de aislamiento en el circuito eléctricodebe ser detectado y prevenido adecuadamente, de lo contrario puede haber una alta probabilidad de una descarga eléctrica si alguien toca la instalación. Un interruptor de circuito de fuga a tierra lo hace de manera eficiente. Significa que detecta la corriente de fuga de la tierra y hace que la fuente de alimentación se apague abriendo el interruptor de circuito…. Hay dos tipos de interruptor de circuito de fuga a tierrauno es… voltaje ELCB y otra es actual ELCB.
Interruptor de circuito de fuga de tensión en la tierra

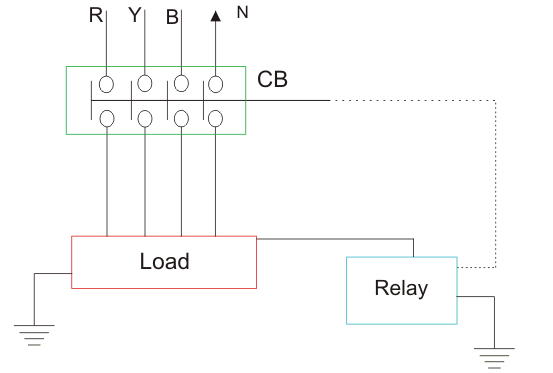

El principio de funcionamiento de voltaje ELCB es bastante simple. Un terminal de la bobina del relé se conecta al cuerpo metálico del equipo para ser protegido contra fuga de tierra y otra terminal está conectada a la tierra directamente.
Si se produce algún fallo de aislamiento o un cable de fase vivo toca el cuerpo metálico, del equipo, debe aparecer una diferencia de voltaje en el terminal de la bobina conectado al cuerpo del equipo y a la tierra. Esta diferencia de voltaje produce una corriente para hacer fluir la bobina del relé.
Si la diferencia de voltaje cruza un límite predeterminado, la corriente que pasa por el relé es suficiente para activar el relé para disparar la interruptor de circuito… para desconectar la fuente de alimentación del equipo. La característica de este dispositivo es que puede detectar y proteger sólo el equipo o la instalación a la que está conectado. No puede detectar ninguna fuga de aislamiento en otras partes del sistema. Estudie nuestro MCQs eléctricos para aprender más sobre el funcionamiento de los ELCB.
Corriente ELCB o RCCB o Interruptor de Circuito de Corriente Residual
El principio de funcionamiento del interruptor de corriente de fuga a tierra o RCCB es también muy simple como ELCB operada por voltaje pero la teoría es completamente diferente y interruptor de corriente residual es más sensible que el ELCB.
En realidad, las ELCB son de dos tipos, pero es una práctica general referirse a las ELCB basadas en voltaje como ELCB simples. Y la ELCB basada en la corriente se conoce como RCD o RCCB. Aquí un núcleo CT (Transformador de Corriente) es energizado tanto por el cable de fase como por el neutro.

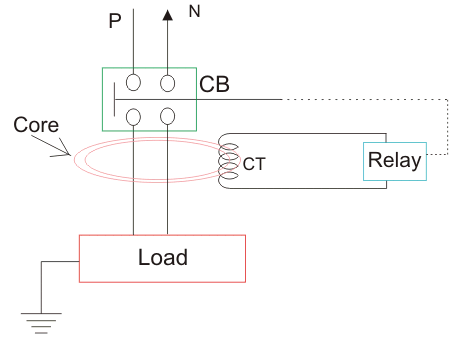

Corriente residual monofásica ELCB. La polaridad del devanado de fase y del neutro en el núcleo está elegida de tal manera que, en condiciones normales mmf de un devanado se opone al de otro. Como se supone que, en condiciones normales de funcionamiento, la corriente que pasa por el conductor de fase será devuelta por el neutro si no hay ninguna fuga en medio. Como ambas corrientes son iguales, el mmf resultante producido por estas dos corrientes es también cero idealmente.
La bobina del relé está conectada con otro tercer bobinado en el núcleo de la TC como secundario. Los terminales de este bobinado están conectados a un sistema de relés. En condiciones normales de funcionamiento no habría ninguna corriente circulando en el tercer devanado ya que aquí no hay flujo en el núcleo debido a la igualdad de fase y corriente neutra. Cuando se produce una fuga a tierra en el equipo, puede que parte de la corriente de fase pase a la tierra, a través de la vía de fuga en lugar de volver por el cable mental. Por lo tanto, la magnitud de la corriente del neutro que pasa por el RCCB no es igual a la corriente de fase que pasa por él.

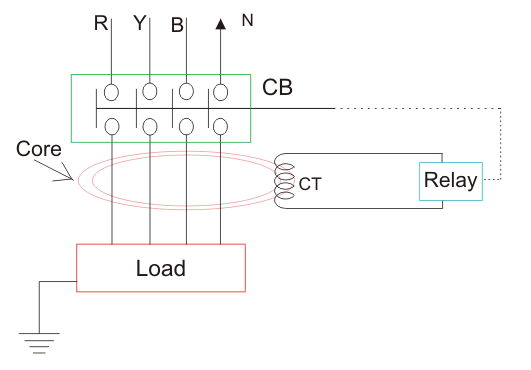

Interruptor de corriente residual trifásica o ELCB de corriente. Cuando esta diferencia cruza un valor predeterminado, la corriente en el tercer devanado secundario del núcleo se vuelve lo suficientemente alta para activar el relé electromagnético …que está unido a ella.
Este relé hace que el disparo del interruptor asociado desconecte la fuente de alimentación del equipo bajo protección. Interruptor de corriente residual a veces también se denomina dispositivo de corriente residual (RCD) cuando consideramos el dispositivo disociando el disyuntor conectado a RCCB. Eso significa que todas las partes del RCCB, excepto interruptor de circuito… se denominan RCD.
