Medidor de vatios-hora es de hecho un dispositivo de medición que puede evaluar y registrar la energía eléctrica que pasa a través de un circuito en un tiempo determinado. Implementando el medidor de vatios-hora, podemos saber cuánta energía eléctrica es utilizada por un consumidor o una residencia o un aparato eléctrico o un negocio. Las empresas eléctricas instalan estos medidores en el lugar de sus consumidores para evaluar el uso de la electricidad con el fin de facturar. La lectura se realiza en cada uno de los períodos de facturación. Normalmente, la unidad de facturación es el kilovatio hora (kWh). Esto es igual al uso total de energía eléctrica de un consumidor de un kilovatio durante un período de una hora y también es igual a 3600000 julios. El medidor de vatios-hora se suele denominar medidor de energía o medidor eléctrico o medidor de electricidad o medidor eléctrico.
Principalmente el medidor de vatios-hora se compone de un pequeño motor y un contador. El motor funcionará desviando la fracción exacta de actual que fluye en el circuito que se va a medir.
La velocidad de funcionamiento o de giro de este motor es directamente proporcional a la cantidad de flujo de corriente a través del circuito. Por lo tanto, cada revolución del rotor del motor es análoga a la cantidad dada de actual flujo en el circuito. Se adjunta un contador al rotor para sumar y se muestra el uso de la energía eléctrica a partir del número total de revoluciones del rotor.
Manipulación y seguridad
Fijar un imán fuera del viejo medidor de energía es el método de manipulación común que se ha visto. El uso de la combinación de algunos capacitancia y la carga inductiva también resultan en una reducción de la velocidad del rotor. El medidor más moderno puede almacenar el valor anterior con la hora y la fecha. Así que se evita la manipulación. Las empresas de servicios públicos instalan medidores de informes remotos para detectar la manipulación.
Tipos de vatios-hora
Básicamente, el medidor de vatios-hora se clasifica en tres tipos diferentes como sigue:
- Medidor de inducción de tipo electromecánico
- Medidor electrónico de energía
- Los medidores de energía inteligente
Medidor de inducción de tipo electromecánico
En este tipo de medidor, se hace girar un disco metálico de aluminio no magnético y conductor de la electricidad en un campo magnético. La rotación es posible gracias a la energía que pasa a través de ella. La velocidad de rotación es proporcional al flujo de energía que pasa a través del medidor. Se incorporan trenes de engranajes y mecanismos de contador para integrar esta energía. Este medidor funciona contando el número total de revoluciones y es relativo al uso de la energía.

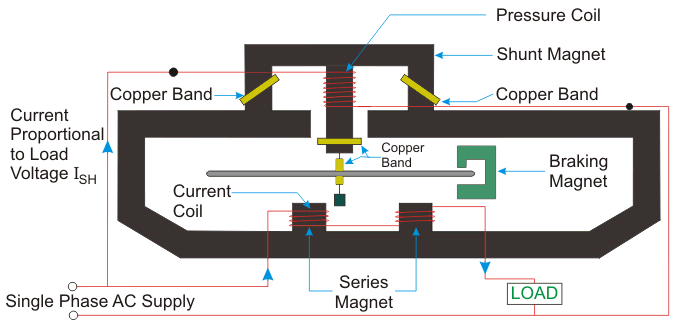

Un imán en serie está conectado en serie con la línea y que comprende una bobina de pocas vueltas con un alambre grueso. Un imán en derivación está conectado en derivación con la línea y que comprende de una bobina de gran número de vueltas con alambre delgado. Se incluye un imán de freno que es un imán permanente para detener el disco en el momento de un corte de energía y para colocar el disco en posición. Esto se hace aplicando una fuerza opuesta a la rotación del disco.
A flujo es producido por el imán en serie que es directamente proporcional al flujo de corriente y otro flujo es producido por el imán en derivación correspondiente a la voltaje. Debido a la naturaleza inductiva, estos dos flujos se retrasan uno al otro en un 90o. Un corriente de remolino se desarrolla en el disco que es la interfaz de los dos campos. Esta corriente es producida por una fuerza que corresponde al producto de la corriente instantánea, el voltaje y el ángulo de fase entre ellos. Un par de rotura se desarrolla en el disco por el imán de frenado colocado sobre un lado del disco. La velocidad del disco se vuelve constante cuando se alcanza la siguiente condición, Par de frenado = Par de conducción. La disposición de los engranajes unidos al eje del disco se implementa para registrar el número de revoluciones. Esto es para la medición de la corriente alterna monofásica. Se puede implementar un número adicional de bobinas para una configuración de fase diferente.
Medidor electrónico de energía
La principal característica del medidor electrónico, aparte de la medición del uso de energía, es que puede mostrar el uso de energía en un LED o pantalla LCD. En algunos medidores avanzados, las lecturas pueden ser transmitidas a áreas remotas. También puede registrar la cantidad de energía de uso en horas punta y fuera de horas punta. Además, este medidor puede registrar los parámetros de suministro y carga como los voltajes, la potencia reactiva utilizada, la tasa instantánea de demanda de uso, factor de potencia…la máxima demanda, etc.
Medidor de energía inteligente
En este tipo de medidor es posible la comunicación en ambas direcciones (la empresa de servicios públicos al cliente y el cliente a la empresa de servicios públicos). La comunicación del cliente a la empresa de servicios públicos incluye valores de parámetros, consumo de energía, alarmas, etc. y la comunicación de la empresa de servicios públicos al consumidor incluye instrucciones de desconexión/reconexión, sistema de lectura automática del contador, actualización del software del contador, etc. En este medidor se han implementado módems para facilitar las comunicaciones. El sistema de comunicación incluye cable de fibra, comunicación por línea eléctrica, inalámbrica, teléfono, etc.
Ventajas de los diferentes tipos de medidores de vatios-hora
Medidor de energía electromecánica | Medidor electrónico de energía | Medidor de energía inteligente |
Una construcción simple. | Cargas no lineales. | Reducción de la necesidad de visita para leer/tomar las facturas mensuales. |
Medición exacta y precisa. | Más robusto. | Se puede evitar la manipulación del medidor. |
Confiable. | Mejora de la calidad de la distribución eléctrica. | Mejor precisión. |
El costo es bajo. | Altamente preciso | La eficiencia es alta. |
