El amplificador no inversor es un amplificador de operación con ganancia de voltaje positiva.

A amplificador operacional no inversor o no invertir el amplificador de operaciones utiliza op amp como elemento principal.
El op amp tiene dos terminales de entrada (pines). Uno es el inverso denotado con el signo menos (-), y el otro es el no inverso denotado con el signo positivo (+). Cuando aplicamos cualquier señal a la entrada no inversora de, no cambia su polaridad cuando se amplifica en el terminal de salida. Así que, en ese caso, la ganancia del amplificador es siempre positiva.

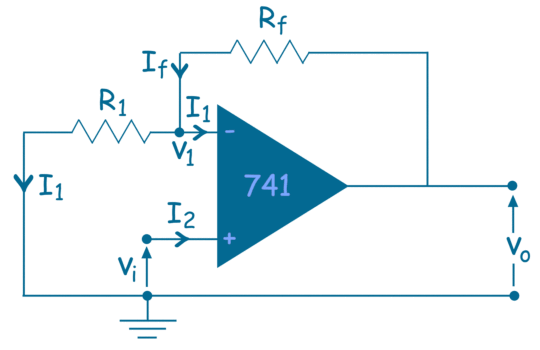

Expliquemos la cosa construyendo el circuito del amplificador de operaciones con el bucle de retroalimentación como se muestra a continuación,
Amplificador operacional no inversor | Amplificador operacional no inversorAmplificador operacional no inversor | Amplificador operacional no inversor
Aquí, en el circuito anterior, conectamos un circuito externo resistencia R1 y la resistencia de retroalimentación Rf al invertir la entrada. Ahora, aplicando Ley actual de Kirchhoff…que tenemos,
Amplificador operacional no inversor | Amplificador operacional no inversorAmplificador operacional no inversor | Amplificador operacional no inversor
Asumamos que la entrada voltaje aplicado al terminal no invertido es vi.

Ahora, si asumimos que el op amp en el circuito es amplificador óptico ideal…entonces,
Amplificador operacional no inversor | Amplificador operacional no inversorAmplificador operacional no inversor | Amplificador operacional no inversor
Por lo tanto, la ecuación (i) puede ser reescrita como,
Amplificador operacional no inversor | Amplificador operacional no inversorAmplificador operacional no inversor | Amplificador operacional no inversor
Amplificador operacional no inversor | Amplificador operacional no inversorAmplificador operacional no inversor | Amplificador operacional no inversor

El ganancia en bucle cerrado del circuito es,
Amplificador operacional no inversor | Amplificador operacional no inversorAmplificador operacional no inversor | Amplificador operacional no inversor
Este término no contiene ninguna parte negativa. Por lo tanto, demuestra que la señal de entrada al circuito se amplifica sin cambiar su polaridad en la salida.

De la expresión de voltaje ganancia de un no invertir el amplificador de operacionesestá claro que, la ganancia será la unidad cuando Rf = 0 o R1 .
Amplificador operacional no inversor | Amplificador operacional no inversorAmplificador operacional no inversor | Amplificador operacional no inversor
Amplificador operacional no inversor | Amplificador operacional no inversorAmplificador operacional no inversor | Amplificador operacional no inversor

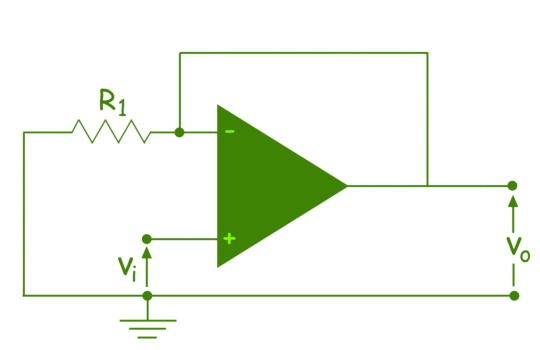

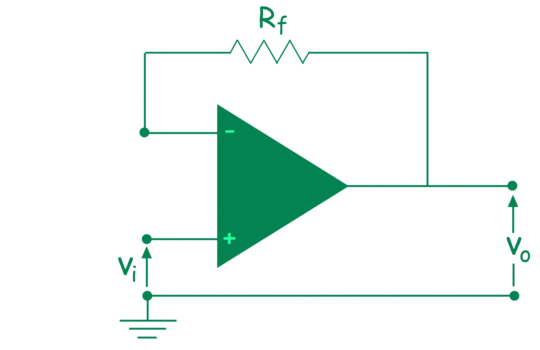

Así que, si hacemos un cortocircuito en el camino de la retroalimentación y/o abrimos la resistencia de la clavija de inversión, la ganancia del circuito se convierte en 1.
Amplificador operacional no inversor | Amplificador operacional no inversorAmplificador operacional no inversor | Amplificador operacional no inversor
Amplificador operacional no inversor | Amplificador operacional no inversorAmplificador operacional no inversor | Amplificador operacional no inversor
Amplificador operacional no inversor | Amplificador operacional no inversorAmplificador operacional no inversor | Amplificador operacional no inversor

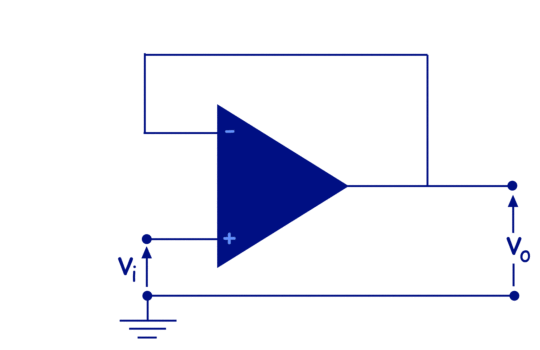

Este circuito se llama voltaje seguidor o amplificador de ganancia unitaria. Se utiliza para aislar dos circuitos en cascada, debido a su impedancia infinitamente grande, a op amp entradas.
