Retroalimentación negativa en el amplificador óptico

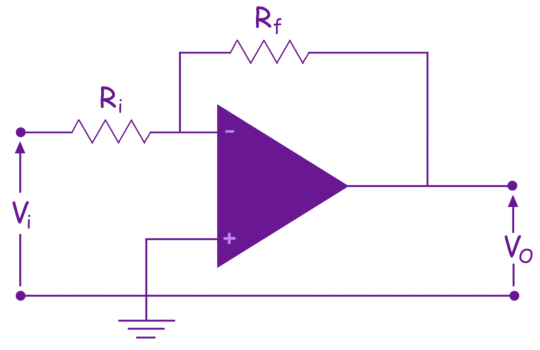

Obtenemos Retroalimentación negativa en un amplificador de operaciones conectando el terminal de salida de un op amp a su terminal de entrada invertido a través de un adecuado resistencia como se muestra a continuación.
La ganancia de un amplificador con retroalimentación negativa se llama ganancia en bucle cerrado.
Ganancia de bucle cerrado del amplificador óptico
Cuando conectamos una resistencia de retroalimentación y una resistencia en serie con el terminal de entrada invertido de un amplificador operacional como se muestra en la imagen anterior, la ganancia del sistema sólo se convierte en la relación negativa de la resistencia de retroalimentación a la resistencia de entrada. El amplificador operacional tiene su propia ganancia. La ganancia es prácticamente muy grande e idealmente es infinita. Podemos imponer una ganancia predeterminada al sistema independientemente de la ganancia propia del amplificador operacional (ganancia en bucle abierto). Lo hacemos eligiendo los valores apropiados de resistencia de entrada en serie (Ri) y la resistencia a la retroalimentación (Rf). La ganancia del sistema de amplificadores ópticos debería ser
Para entender el ganancia en bucle cerrado de un 741 op amp…veamos un ejemplo. El amplificador operacional 741 tiene los siguientes parámetros.
| Parámetro | Valor |
| Ganancia de lazo abierto | 2 × 105 |
| Resistencia de entrada | 2 M |
| Resistencia de salida | 5 |

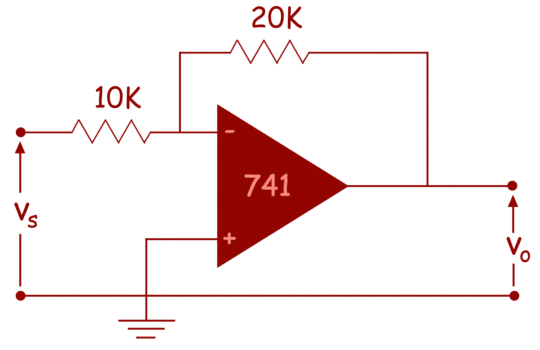

Encontremos el ganancia en bucle cerrado del op amp cuando conectamos una resistencia de 10 k en serie con el terminal de inversión y una resistencia de 20 k como camino de retroalimentación.

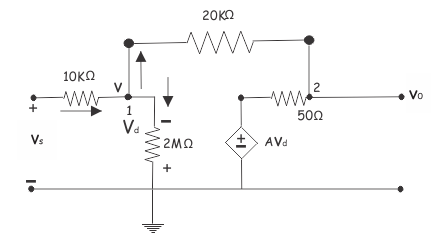

El circuito equivalente del amplificador de operación con la fuente de entrada será como se muestra a continuación,

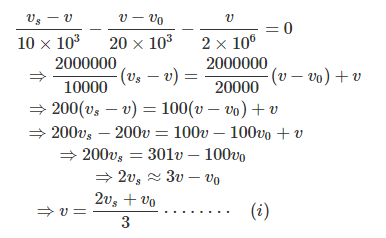

Supongamos que el voltaje en el nodo 1 es v. Ahora aplicando La ley actual de Kirchhoff en este nodo. Lo conseguimos,
Ahora aplicando la ley actual de Kirchhoff en el nodo 2 obtenemos,
Ahora, de la figura se encuentra que,

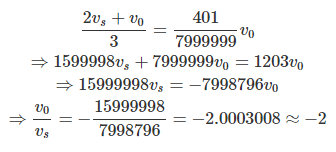

De la ecuación (i) y (ii) obtenemos,
Entonces, la ganancia de bucle abierto del amplificador de operación es, 2 105.
mientras que ganancia en bucle cerrado sólo son dos.

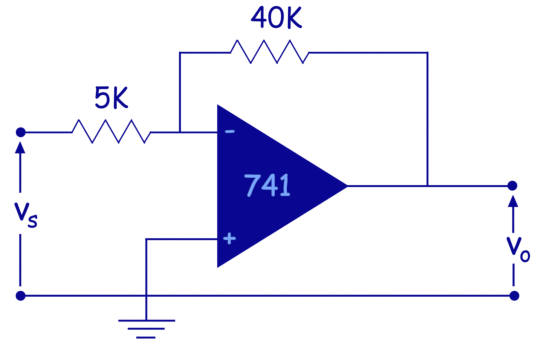

Tomemos otro ejemplo de ganancia de bucle cerrado de un amplificador de operaciones.

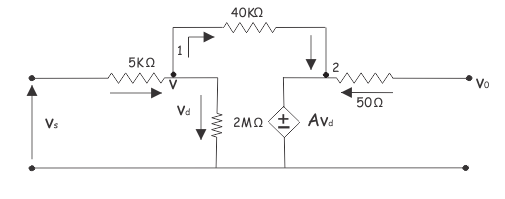

El circuito equivalente de más de 741 circuitos de amplificadores de potencia puede ser redibujado como,
Ahora, considera que el voltaje en el nodo 1 es v aplicado La ley actual de Kirchhoffs en el nodo 1. Lo conseguimos,
Ahora, aplicando la ley de la corriente de Kirchhoffs en el nodo del circuito equivalente, obtenemos,
Ahora,
De la ecuación (iii) y (iv), obtenemos,
Así que, el ganancia en bucle cerrado de lo anterior op amp El circuito es el 8.
Por lo tanto, está claro que al elegir la adecuada resistencia para la retroalimentación en un circuito de amplificador de operaciones, podemos imponer su ganancia deseada.
